Une interface claire et évolutive

Le projet regroupe un pupitre tactile, un serveur web et une commande mobile pour le pilotage des rotors d'antennes. L'objectif est d'avoir une solution plus moderne, plus visuelle et plus pratique.

La recopie peut utiliser le potentiomètre d'origine du rotor lorsque celui-ci est fonctionnel. Le capteur AS5600 reste une option lorsque la recopie d'origine n'est pas disponible, instable ou inutilisable. Les fonctions mémoires, park, locator, affichage carte, réglages réseau, paramètres avancés, double aiguilles modifiables déjà en fonction, double écran 5 pouces pour deux rotors, mise à jour semi-auto, compatibilité loggers radio, configuration web, OTA serveur, boîtiers dédiés AC ou DC, écran 7 pouces et fiches d’adaptation suivant les modèles peuvent être intégrés selon les besoins.

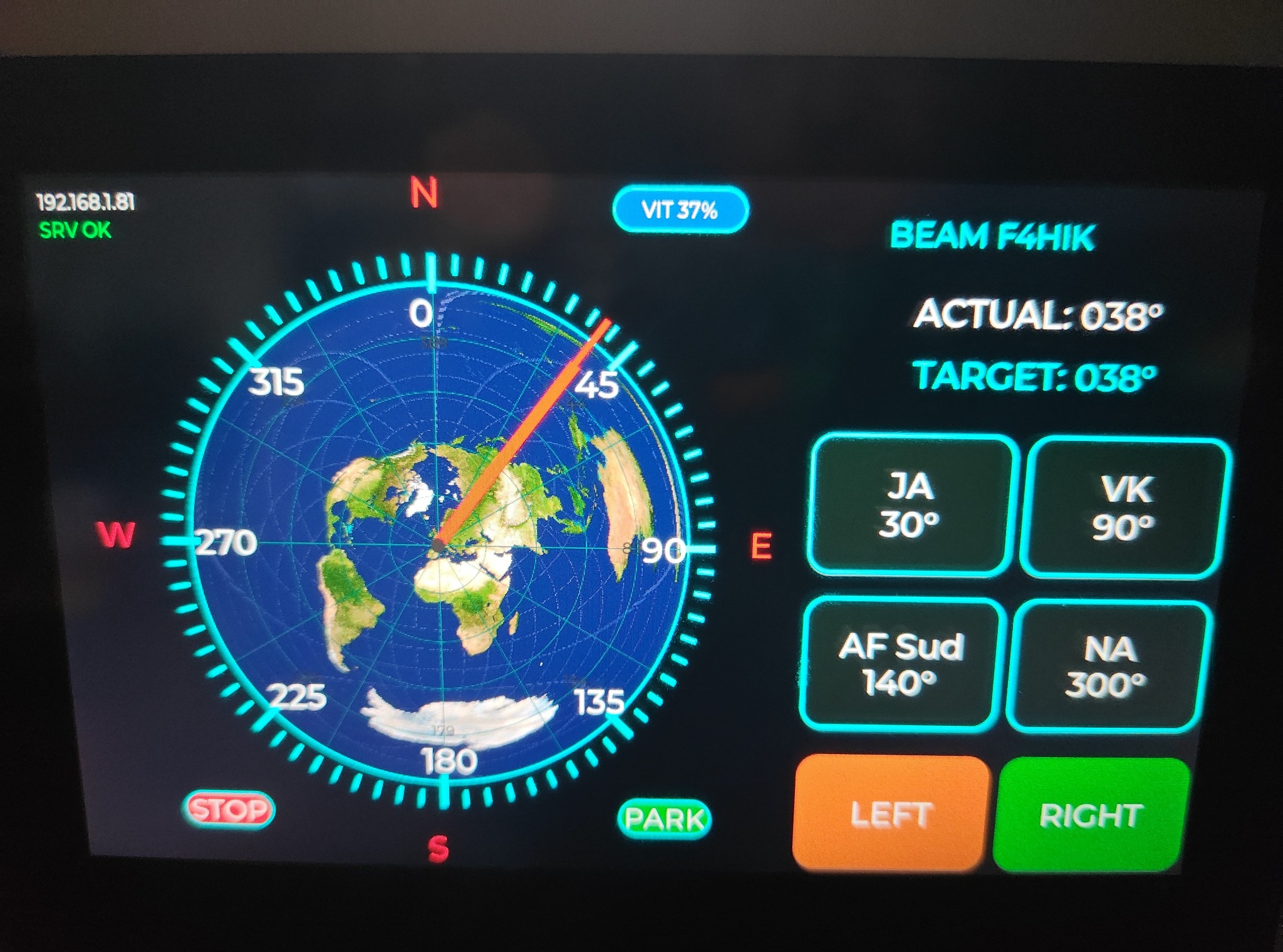

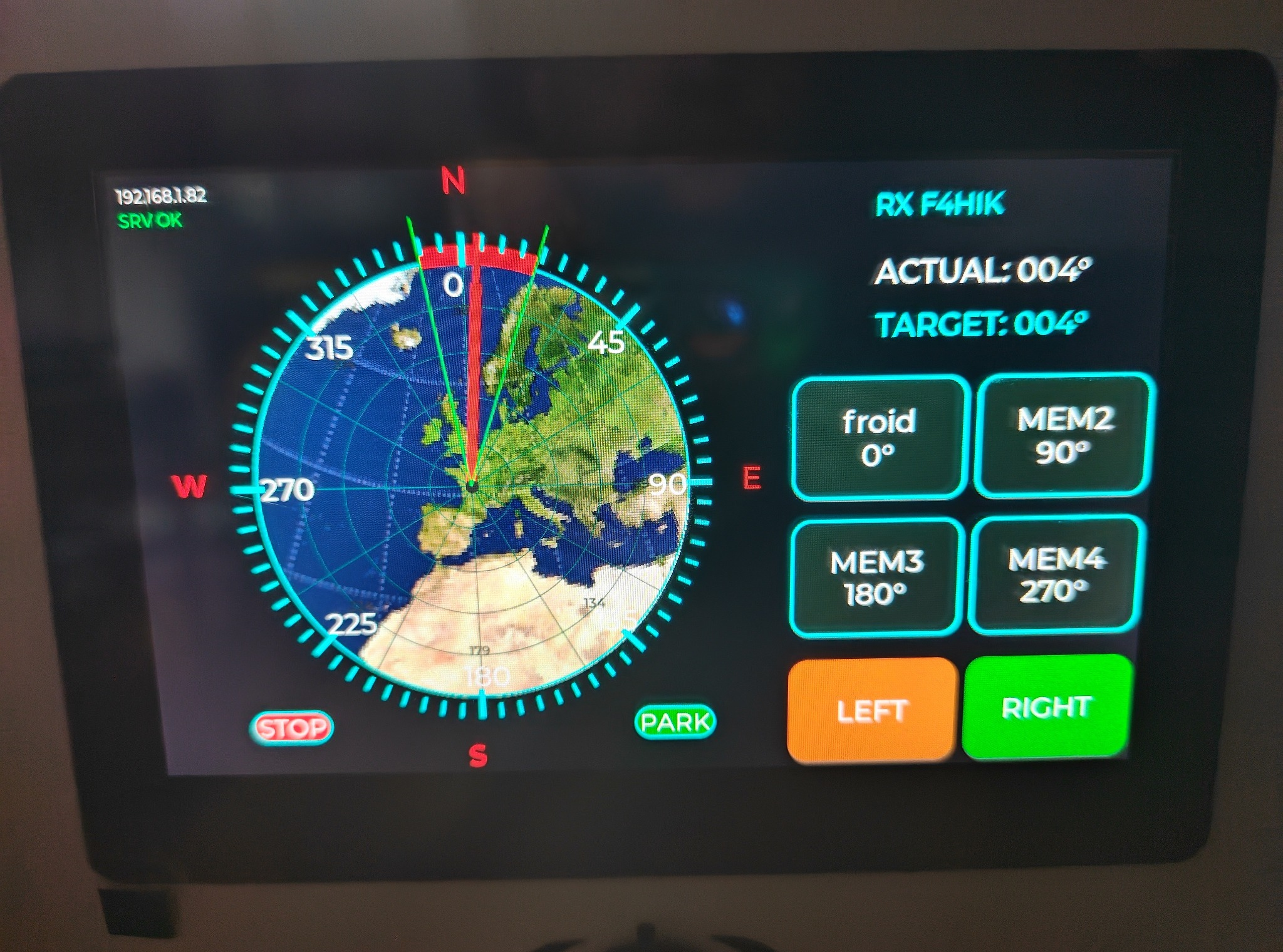

Image principale du pupitre

Évolution logicielle

Mise à jour semi-auto

Le système peut signaler qu'un nouveau firmware est disponible et guider la mise à jour, tout en gardant une validation manuelle avant installation.

1. Vérification

Contrôle de la version disponible sur le serveur, le NAS ou un dépôt distant.

2. Téléchargement

Récupération du firmware depuis l'emplacement prévu, avec affichage de l'état de la mise à jour.

3. Installation contrôlée

Validation par l'utilisateur avant installation OTA, puis redémarrage du module concerné.

Options et évolutions

Fonctions prévues ou configurables

Double aiguilles modifiables

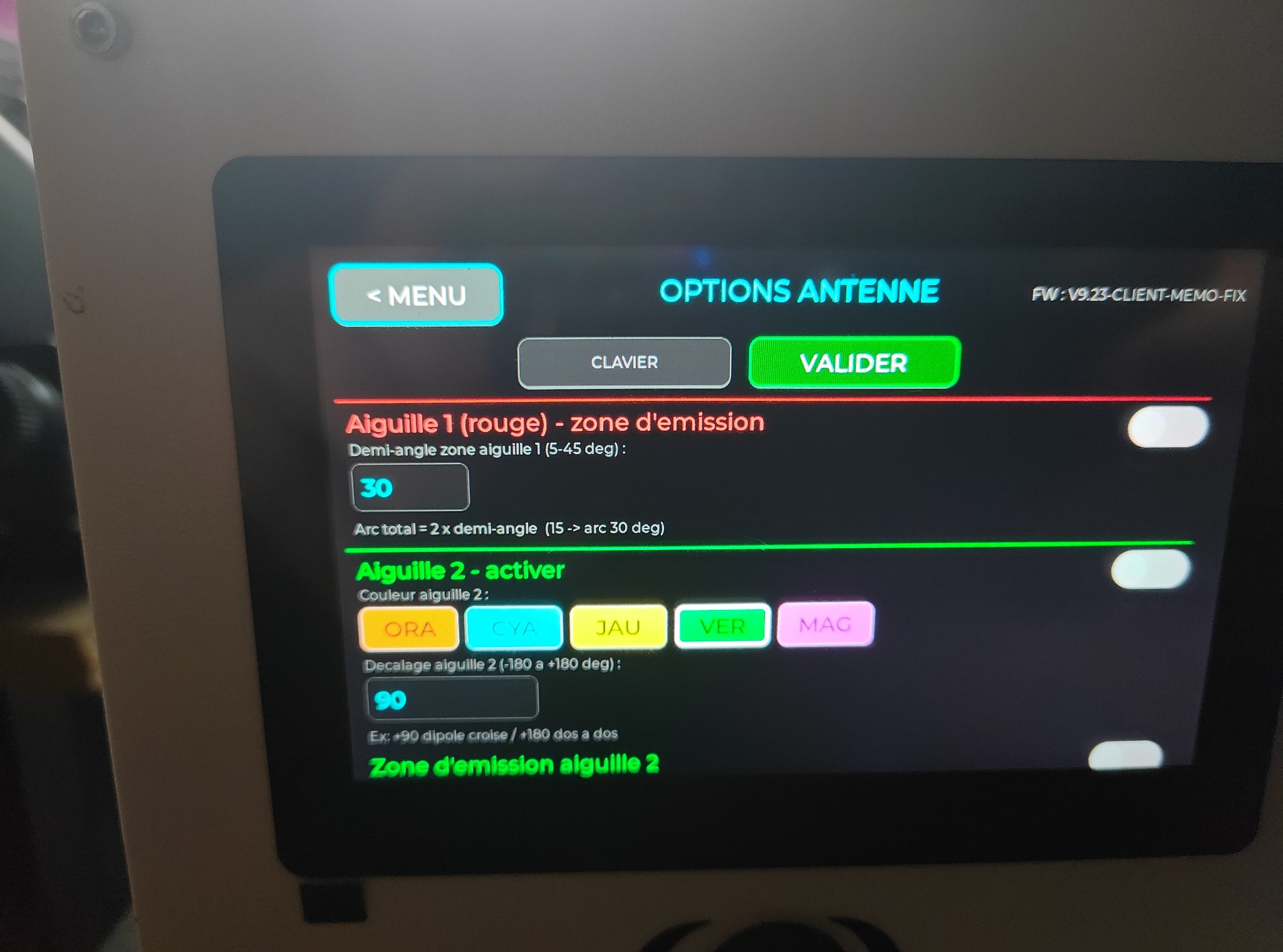

Fonction déjà opérationnelle : possibilité d'utiliser deux aiguilles affichées sur l'écran, avec réglages de zone, couleur, décalage ou activation suivant l'antenne utilisée.

Rotors d'élévation

Les modèles pour l'élévation sont prévus dans l'évolution du projet, avec une interface adaptée à l'azimut et à l'élévation.

Interface PC maison

Compatibilité possible avec PST Rotator et autres logiciels compatibles. Une interface PC F4HIK dédiée reste en développement pour simplifier l’utilisation.

Double écran 5 pouces

Possibilité de créer une façade avec deux écrans 5", un écran par rotor, pour piloter deux antennes séparément avec une lecture claire de chaque position.

AC en préparation

Les versions AC restent prévues, avec une adaptation spécifique au câblage, au moteur et à la recopie disponible.

Double rotor

Version double écran 5" en option

Une version avec deux écrans 5 pouces est envisageable pour gérer deux rotors, par exemple un rotor principal et un second rotor, ou deux systèmes azimut distincts.

1 écran par rotor

Chaque rotor peut avoir son propre affichage, ses mémoires, son état de connexion, sa calibration et ses commandes indépendantes.

Lecture plus lisible

La séparation physique des deux écrans évite de mélanger les informations, surtout avec deux antennes ou deux rotors différents.

Évolution possible

La solution peut rester basée sur le serveur existant, avec une interface adaptée aux deux écrans et aux modules rotor connectés.

Organisation du projet

Les blocs principaux

Pupitre

Écran tactile, affichage azimut, carte, mémoires, park, boutons LEFT / RIGHT / STOP et options d'aiguilles configurables.

Serveur

Centralisation des rotors, configuration web, suivi JSON, logs, OTA serveur et gestion des modules connectés.

Commande mobile

Accès depuis téléphone ou tablette pour piloter, calibrer ou contrôler rapidement l'état du système.

Interface PC

Compatibilité avec PST Rotator et les logiciels rotateur compatibles. Interface PC F4HIK dédiée en développement pour un usage plus direct.

Versions / projets

Rotors DC opérationnels, AC en préparation, élévation en projet, boîtiers distincts AC / DC, écran 7", adaptation suivant modèle, évolutions logicielles prévues et suivi des versions du projet.

Boîtiers et intégration

Version 7" plug and play pour l’utilisateur

Le projet peut aussi être décliné dans un boîtier simple à utiliser, avec une logique d’installation la plus directe possible pour l’utilisateur final.

Boîtier différent AC ou DC

Deux versions peuvent être prévues : une dédiée aux rotors AC et une dédiée aux rotors DC, afin de garder un câblage adapté et une utilisation plus simple.

Fiches d’adaptation suivant les modèles

Des fiches ou adaptateurs peuvent être prévus selon le rotor utilisé, afin d’accepter plus facilement les différences de brochage entre modèles.

Format écran 7 pouces

Une version avec écran 7" permet une lecture confortable, avec une interface claire, visible et pratique au quotidien.

Approche plug and play

L’objectif est de proposer une solution la plus simple possible pour l’utilisateur : branchement rapide, configuration limitée et mise en route facilitée.

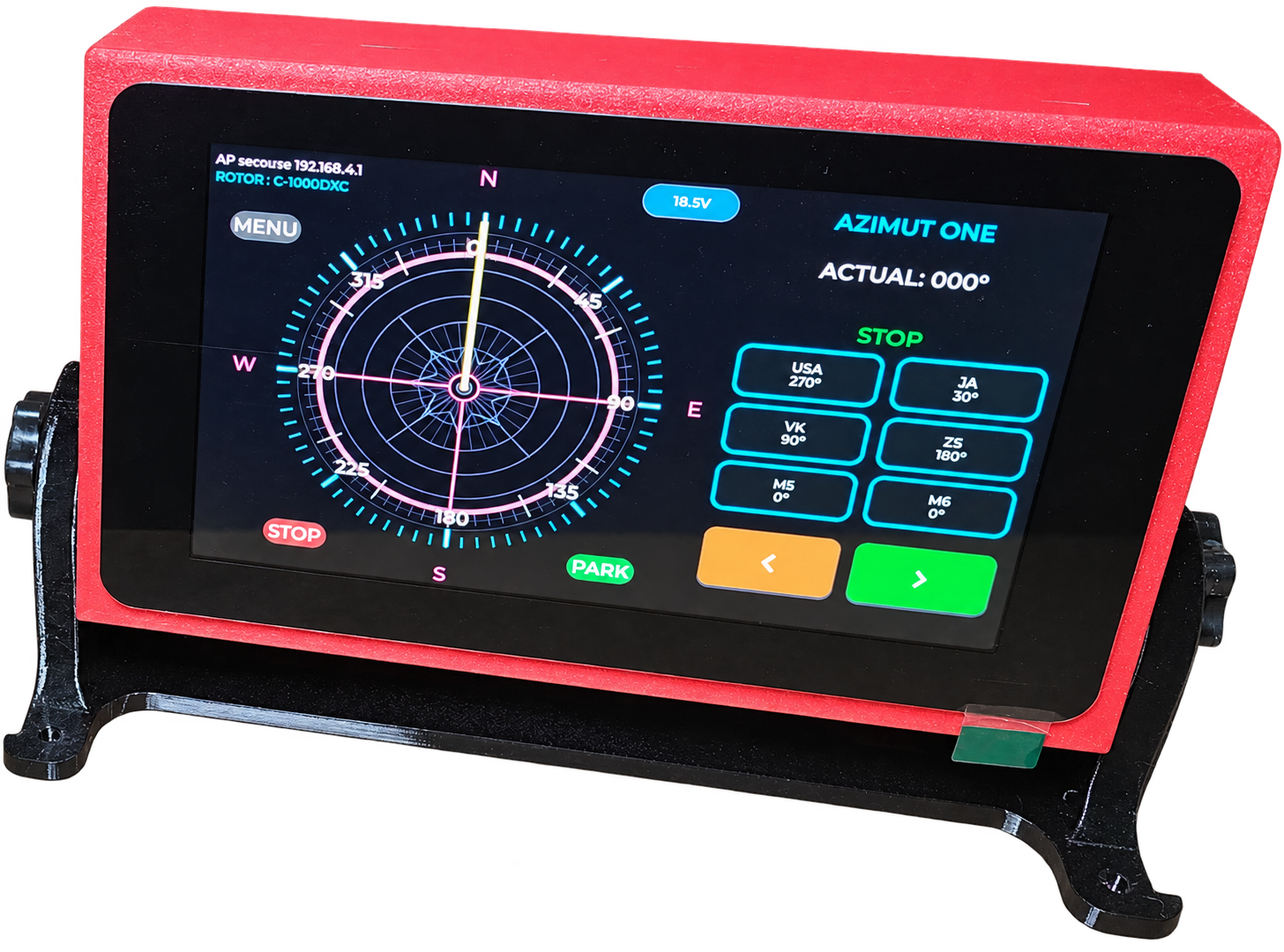

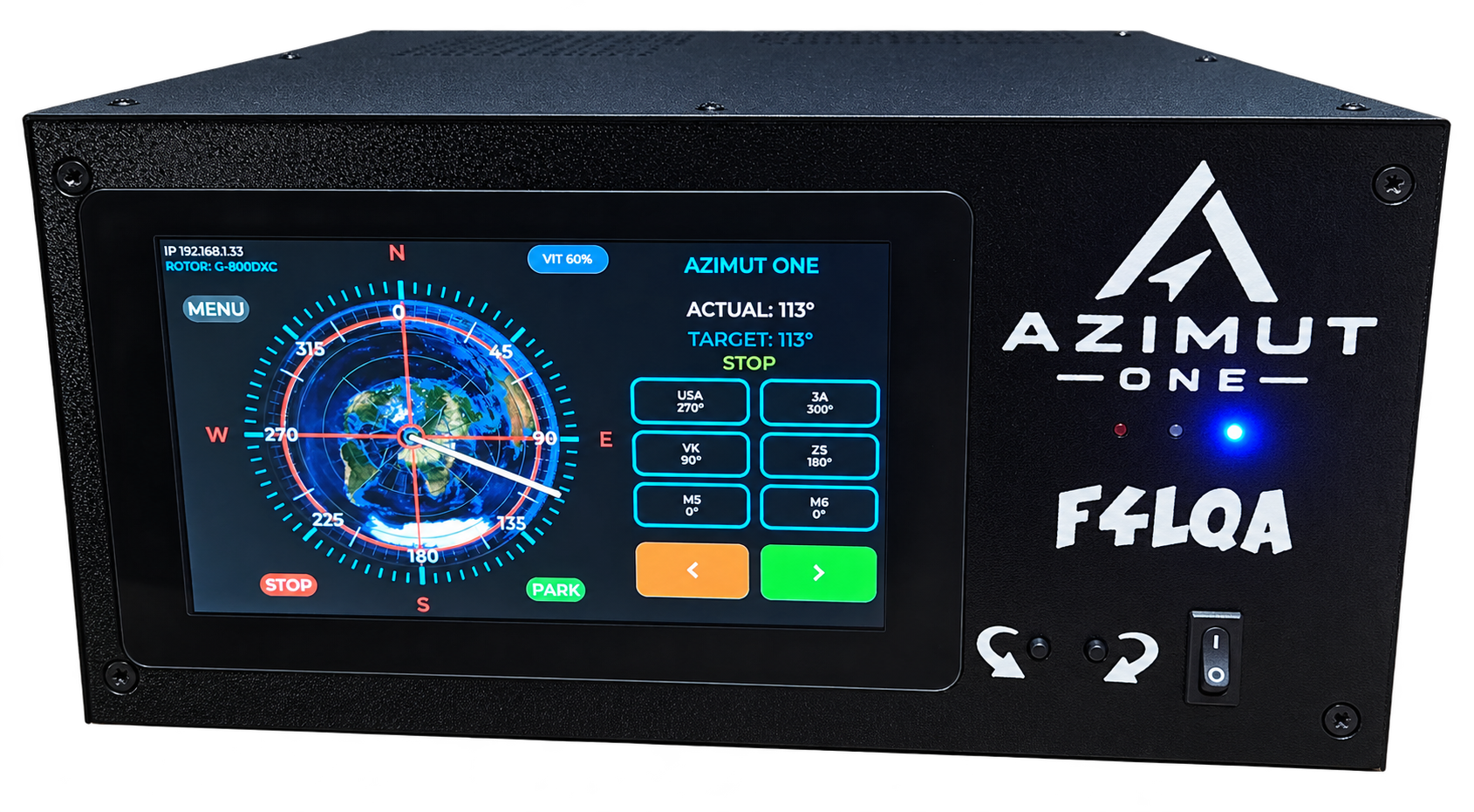

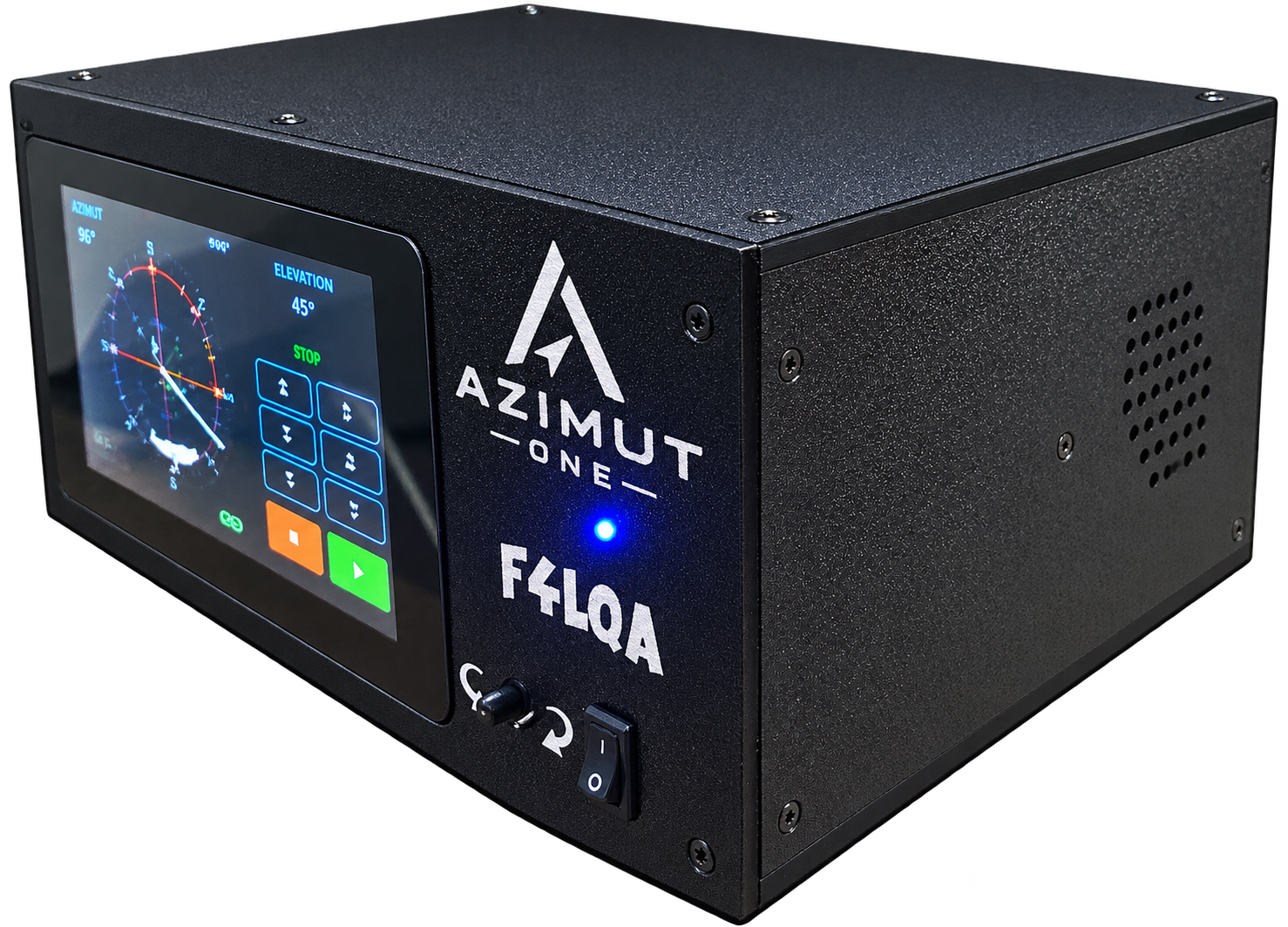

Galerie pupitre

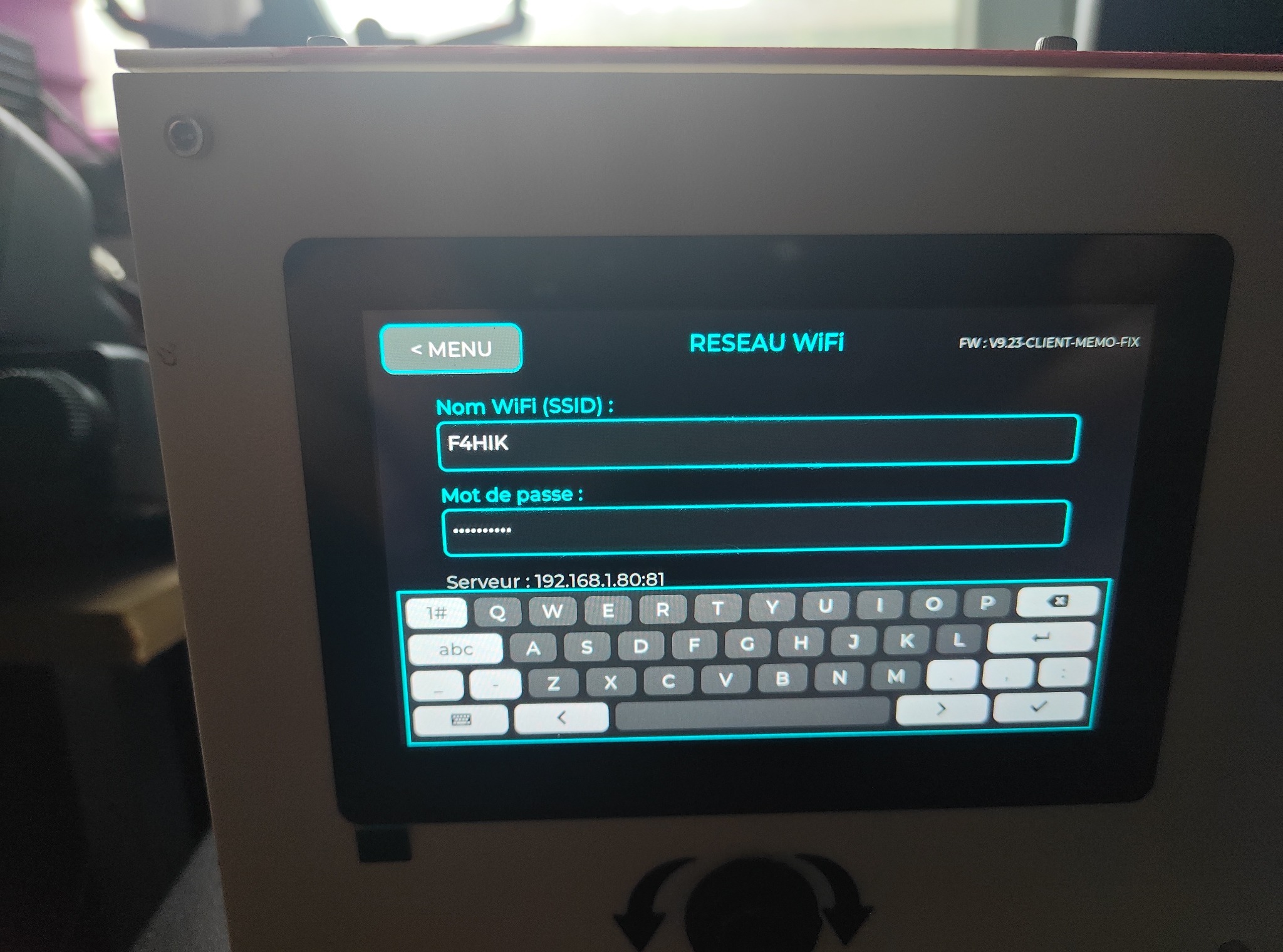

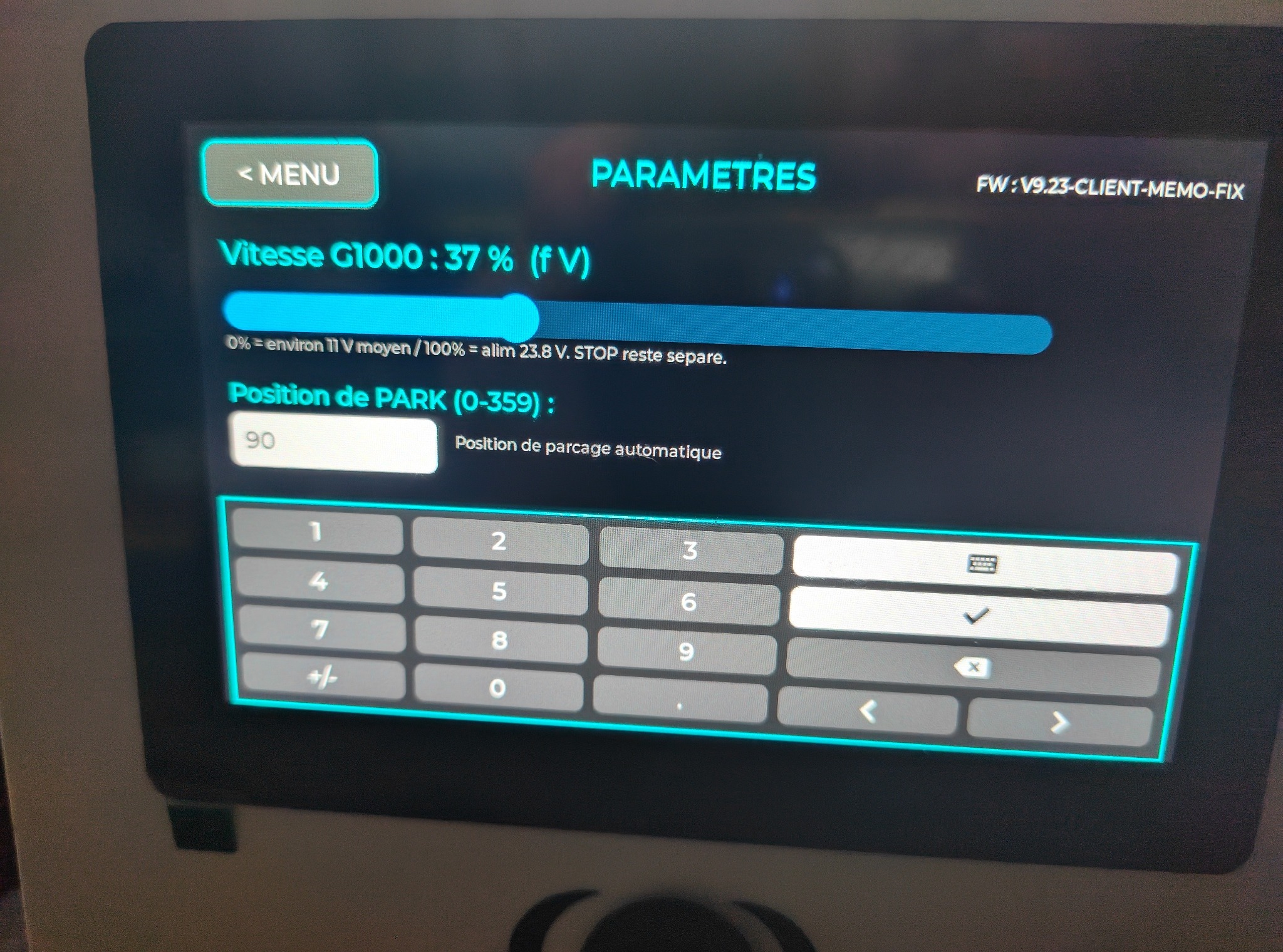

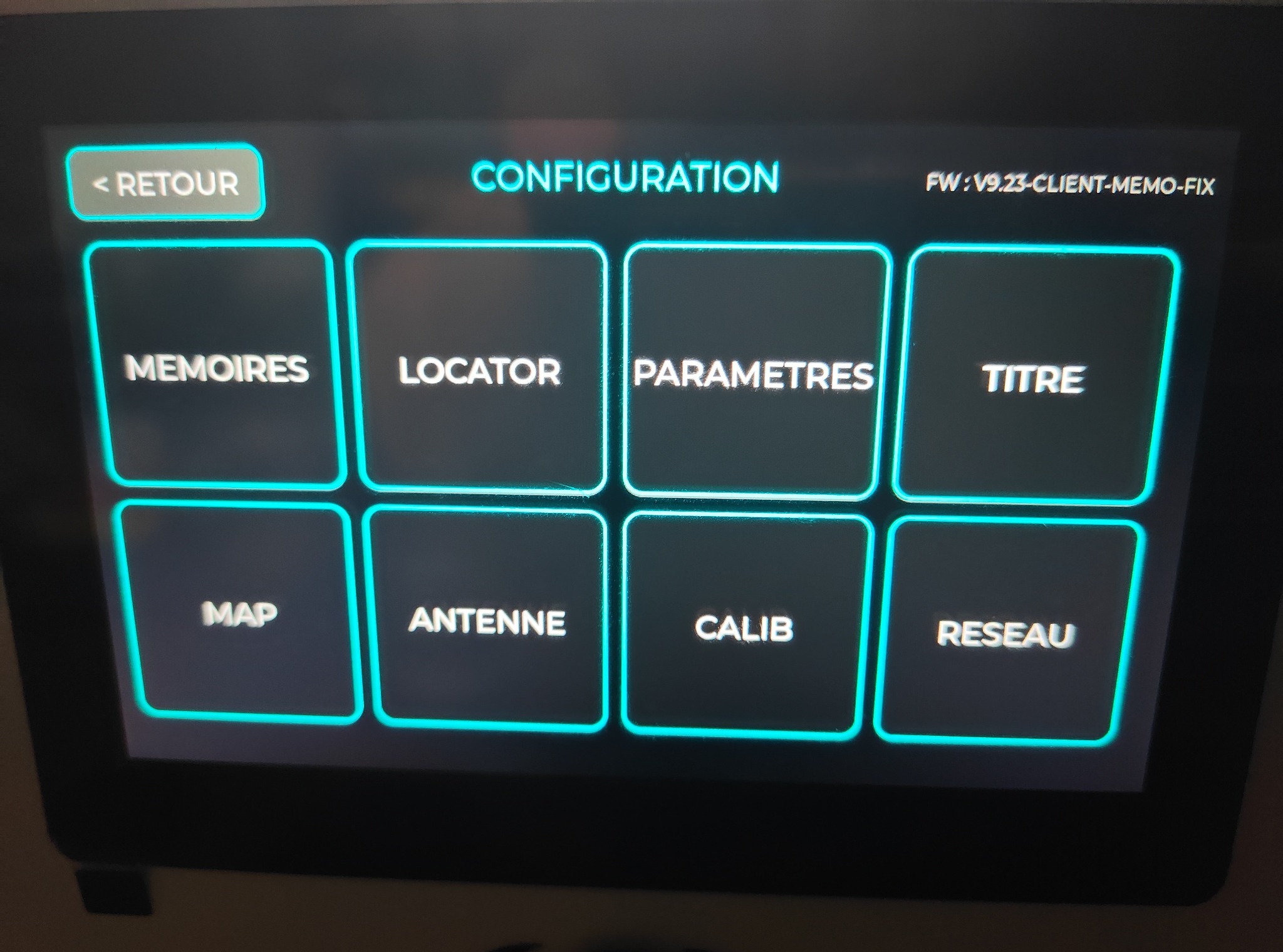

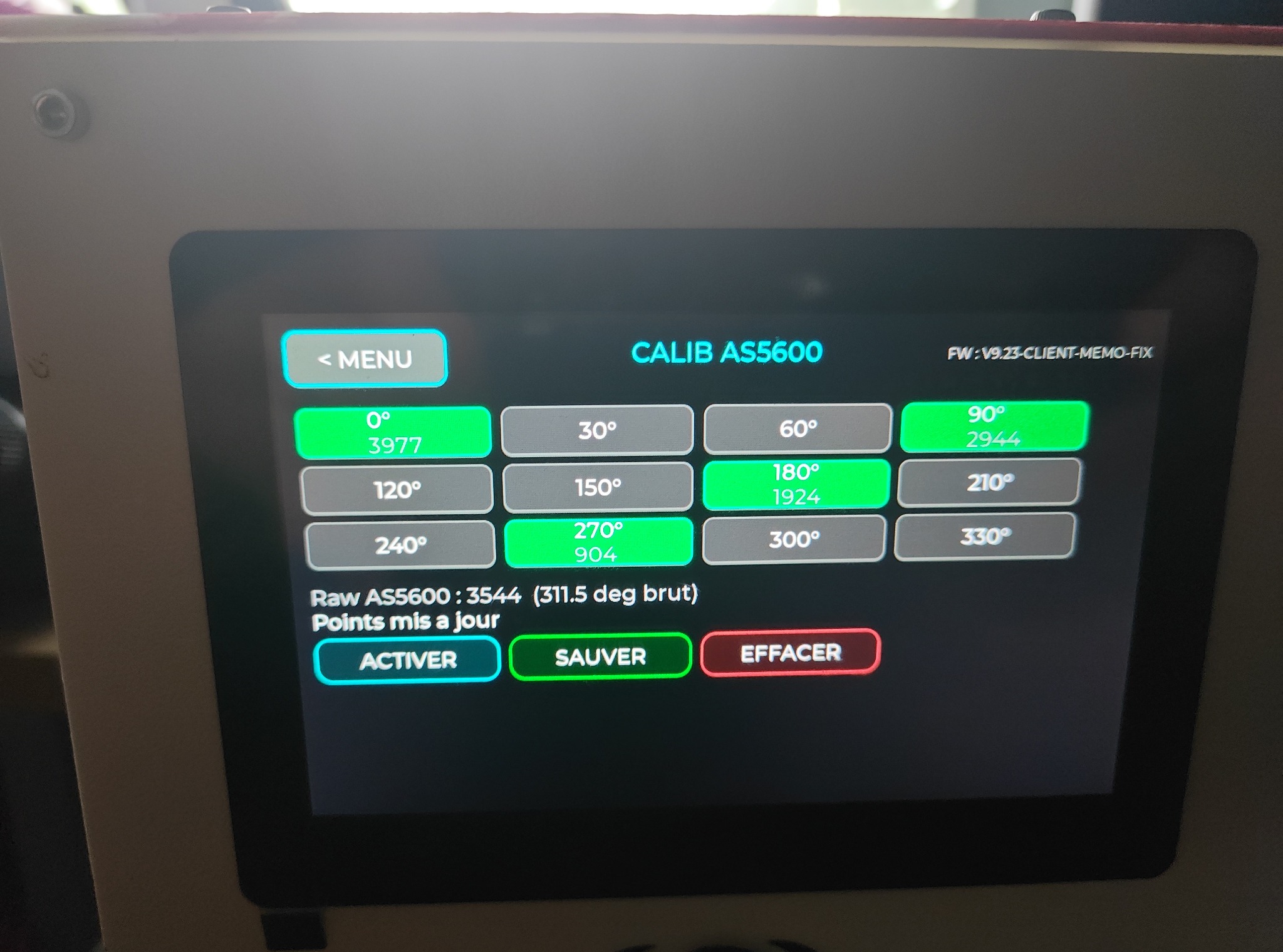

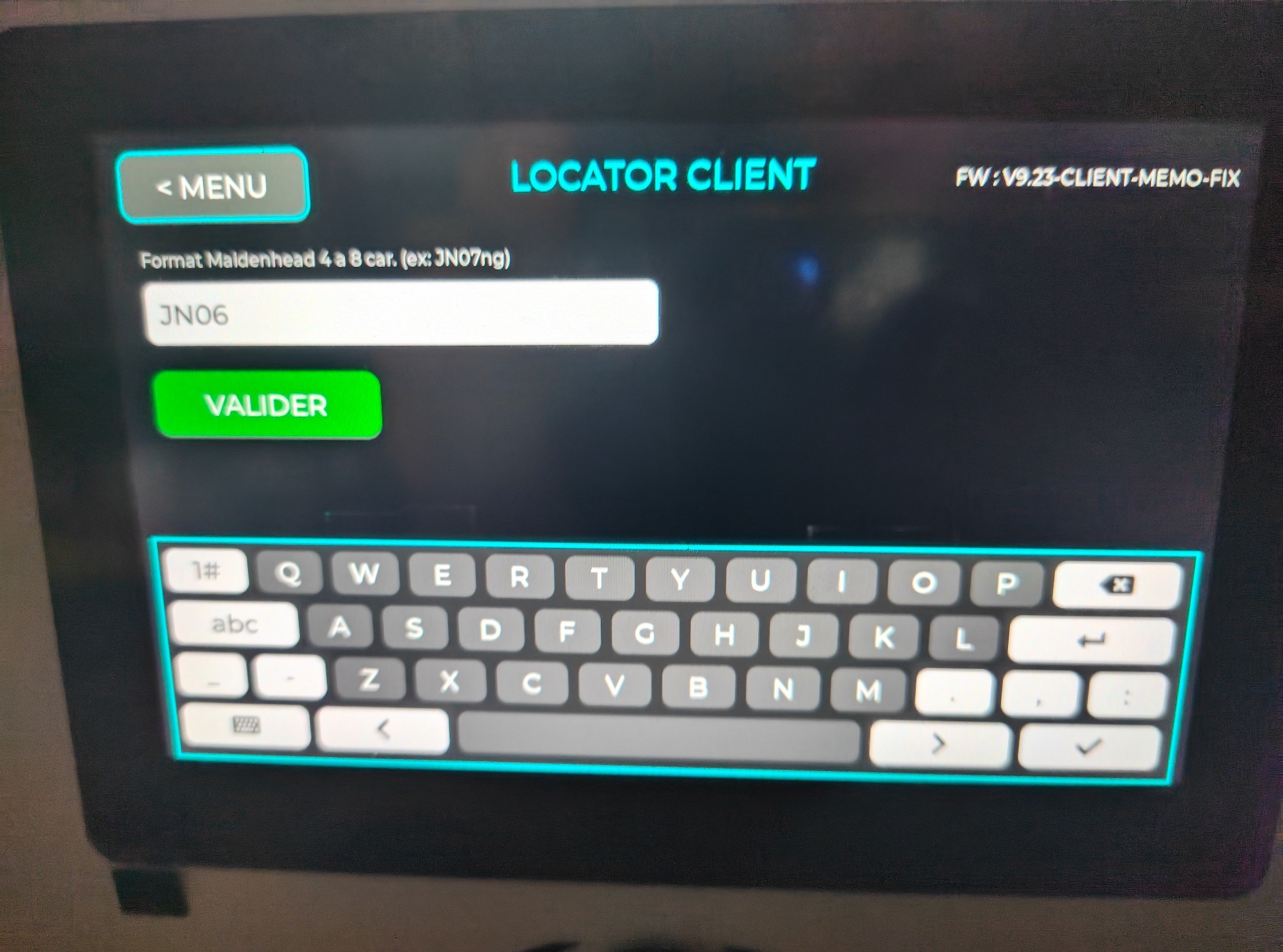

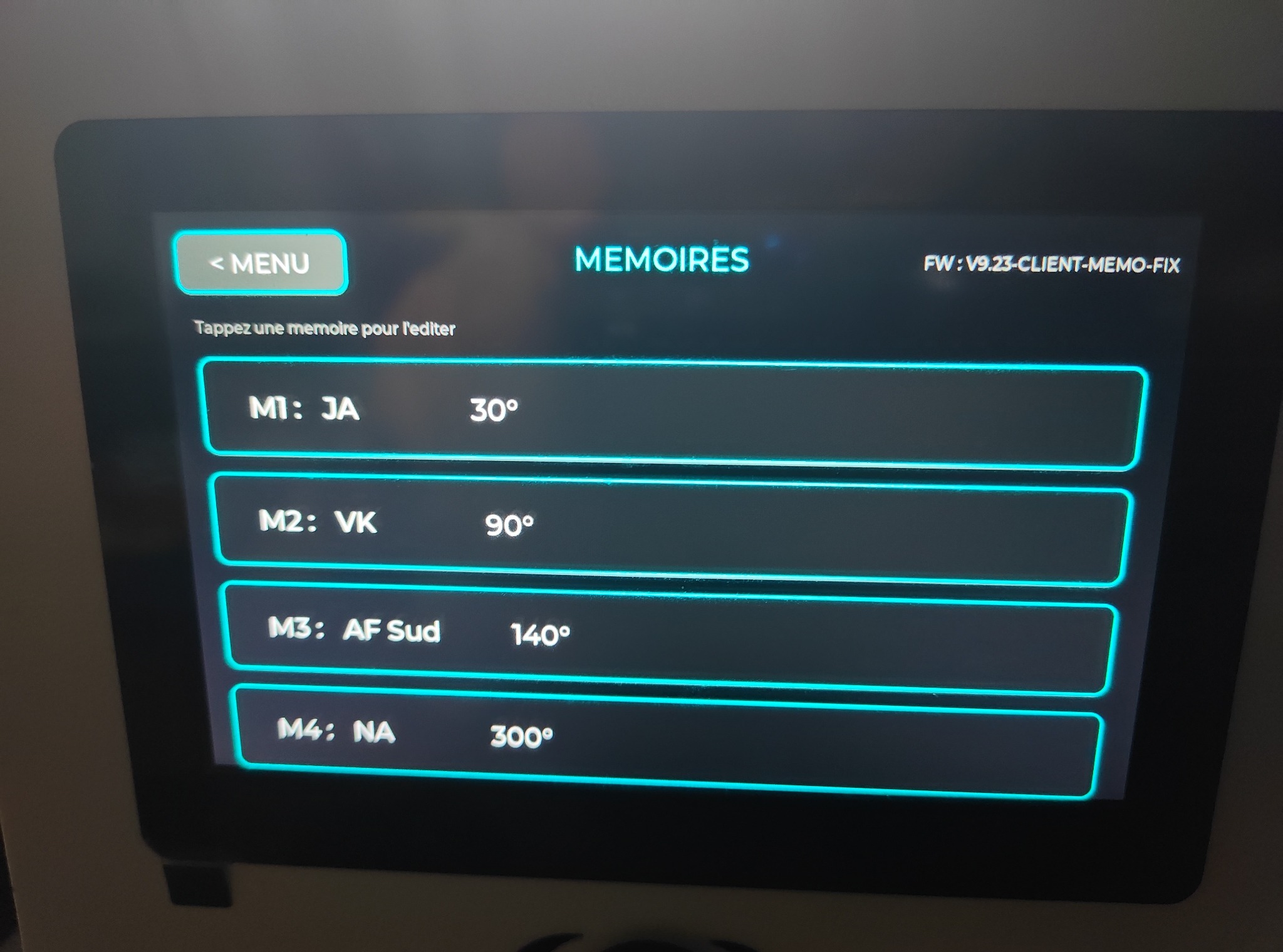

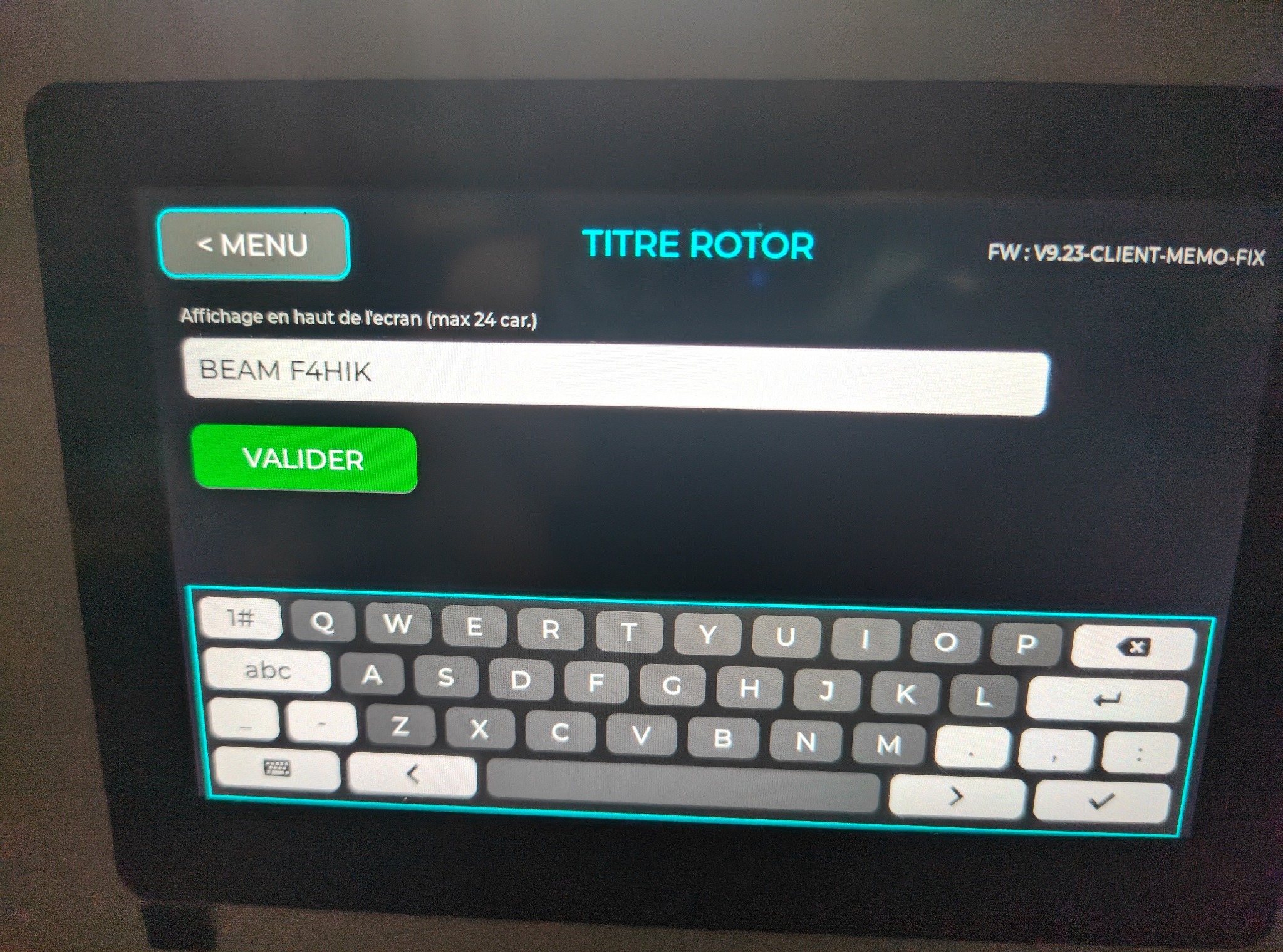

Galerie du pupitre

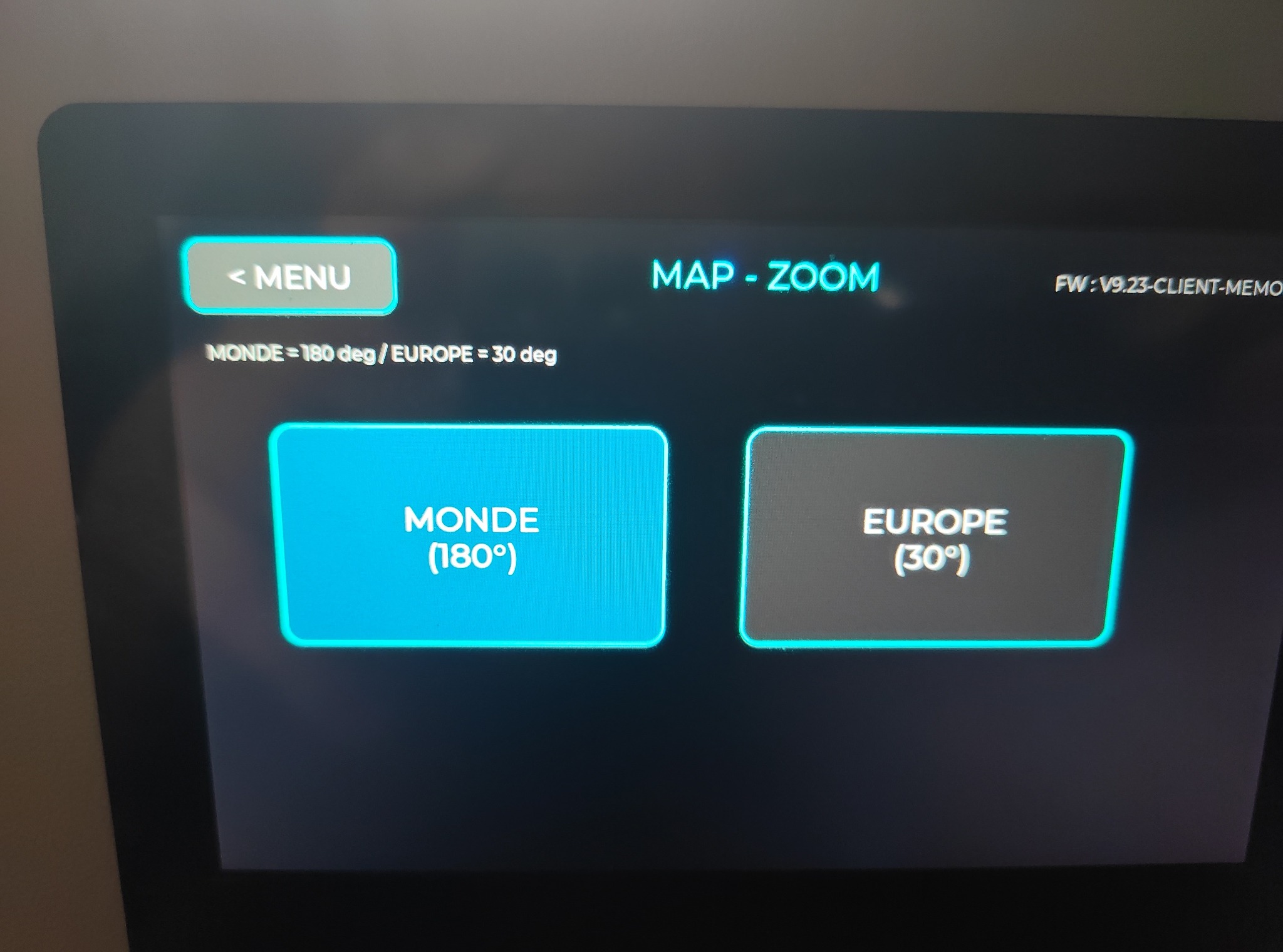

Vue RX

Interfaces

Serveur rotor, configuration et OTA

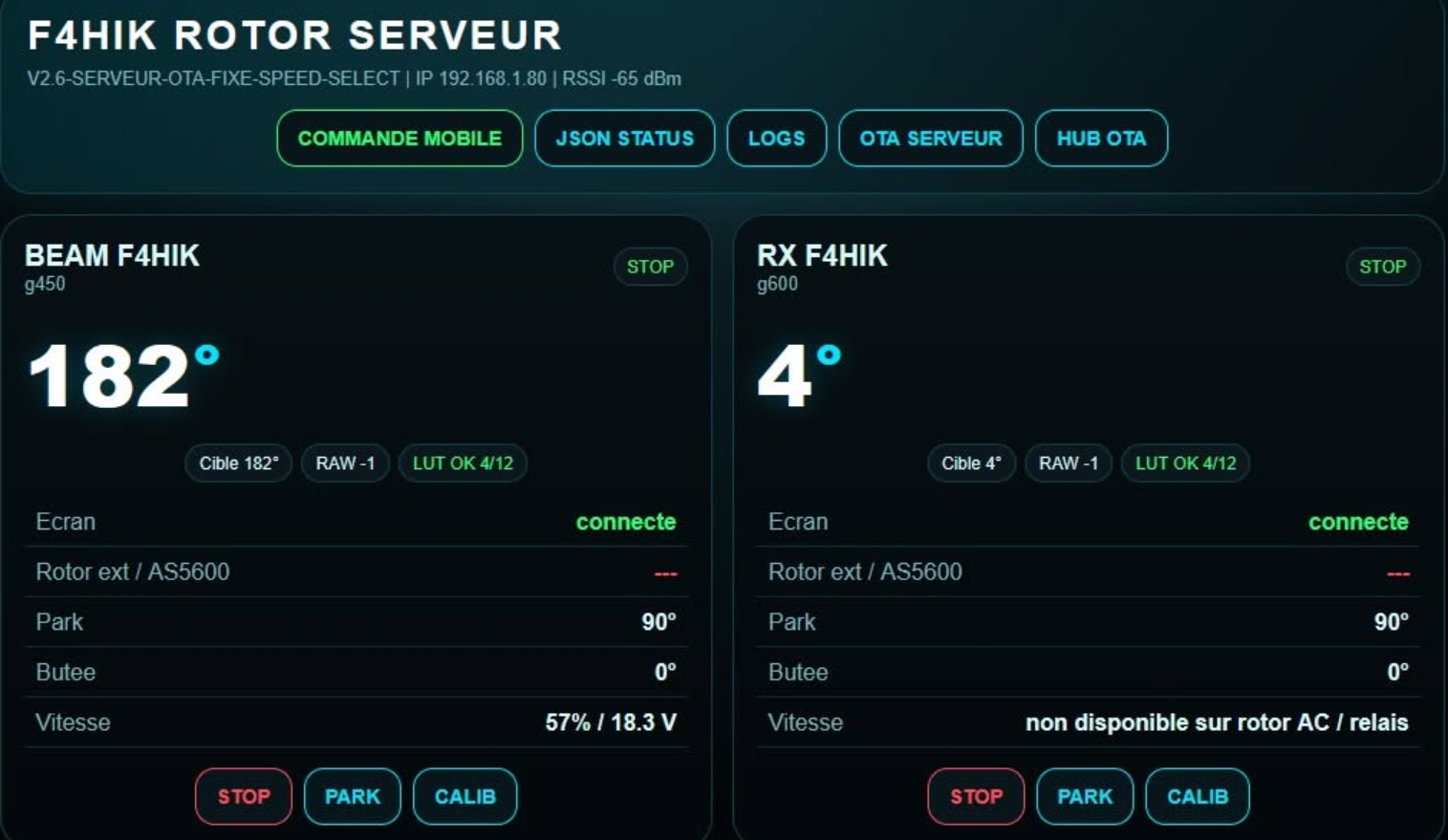

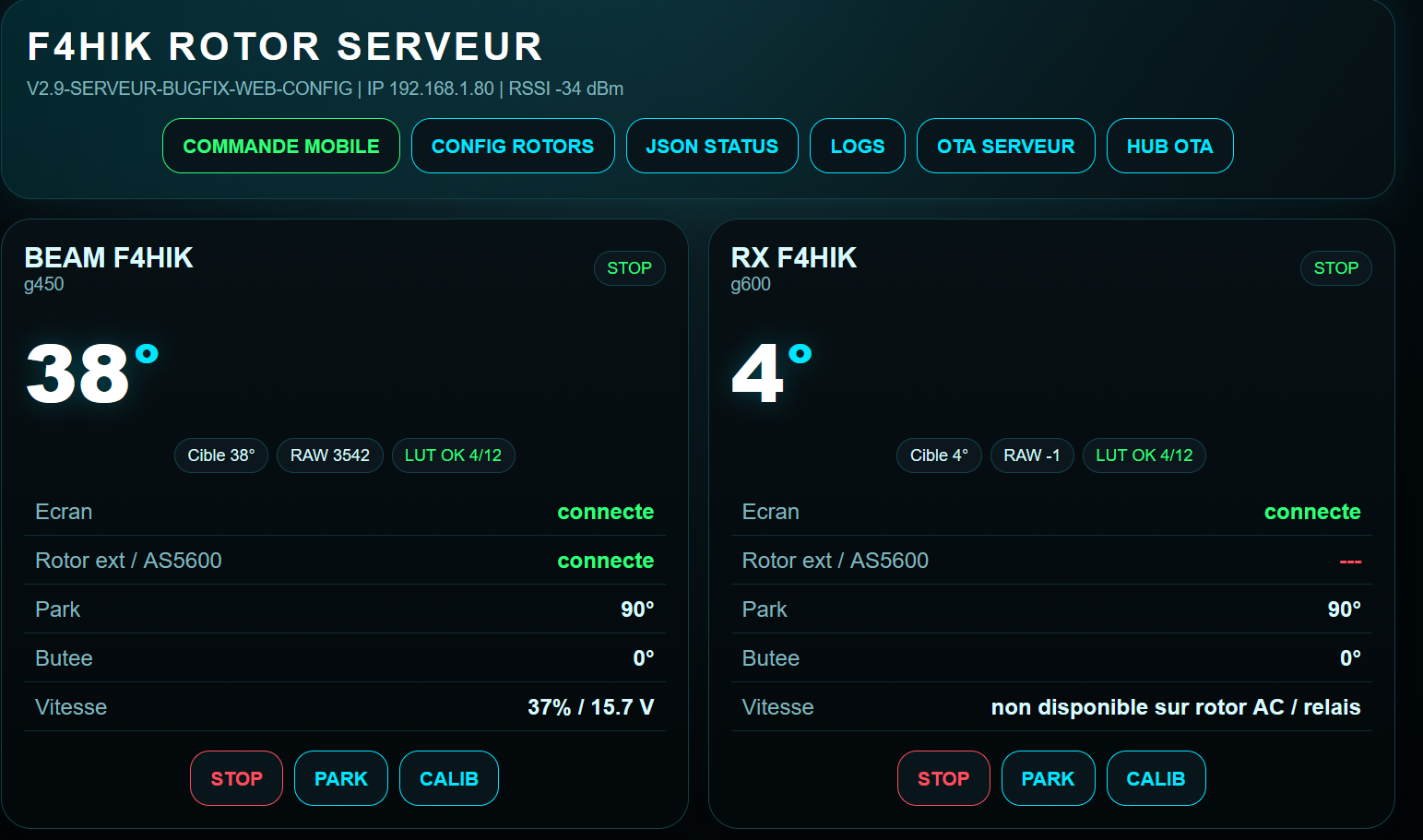

Serveur rotor principal

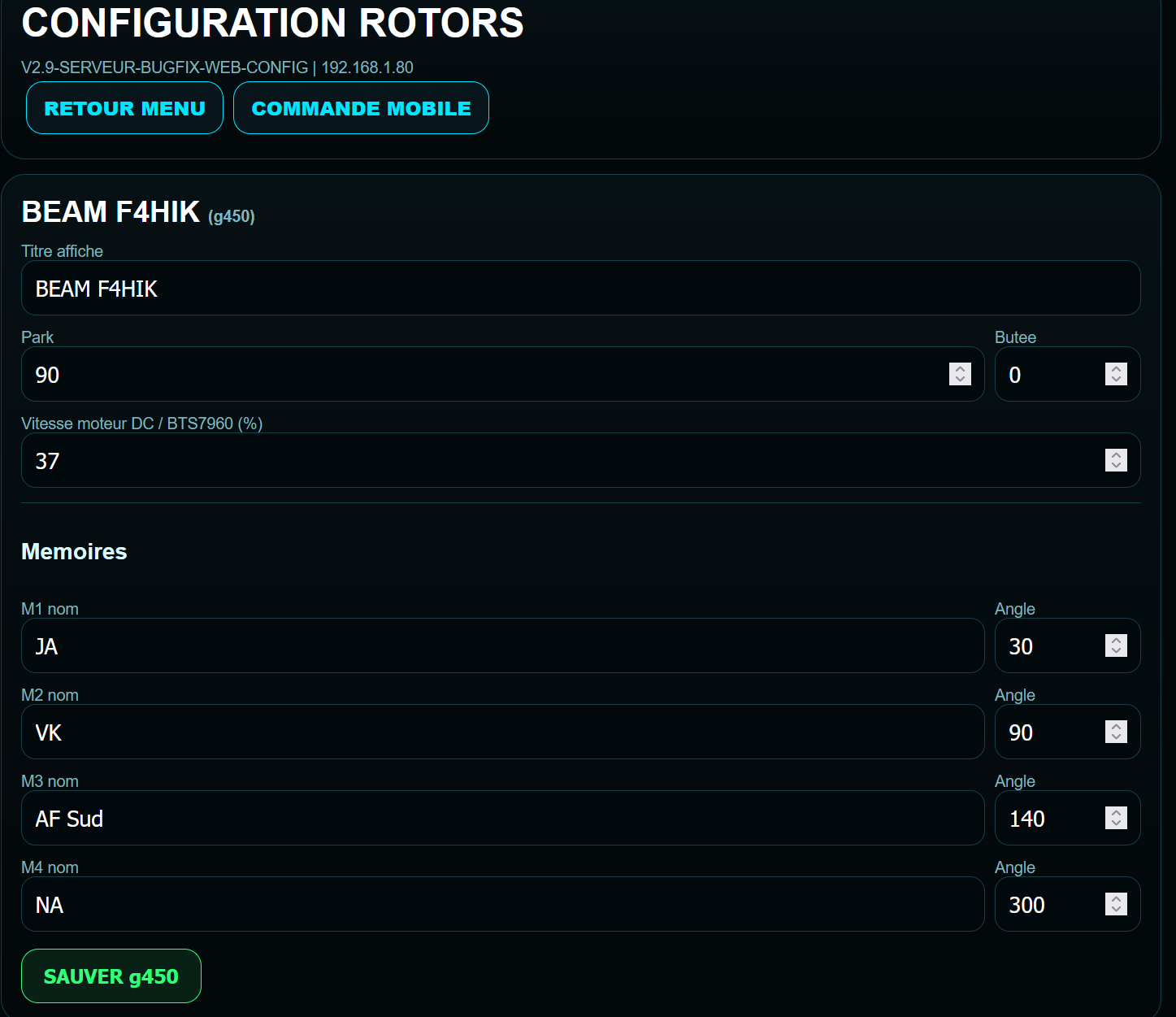

Configuration rotors

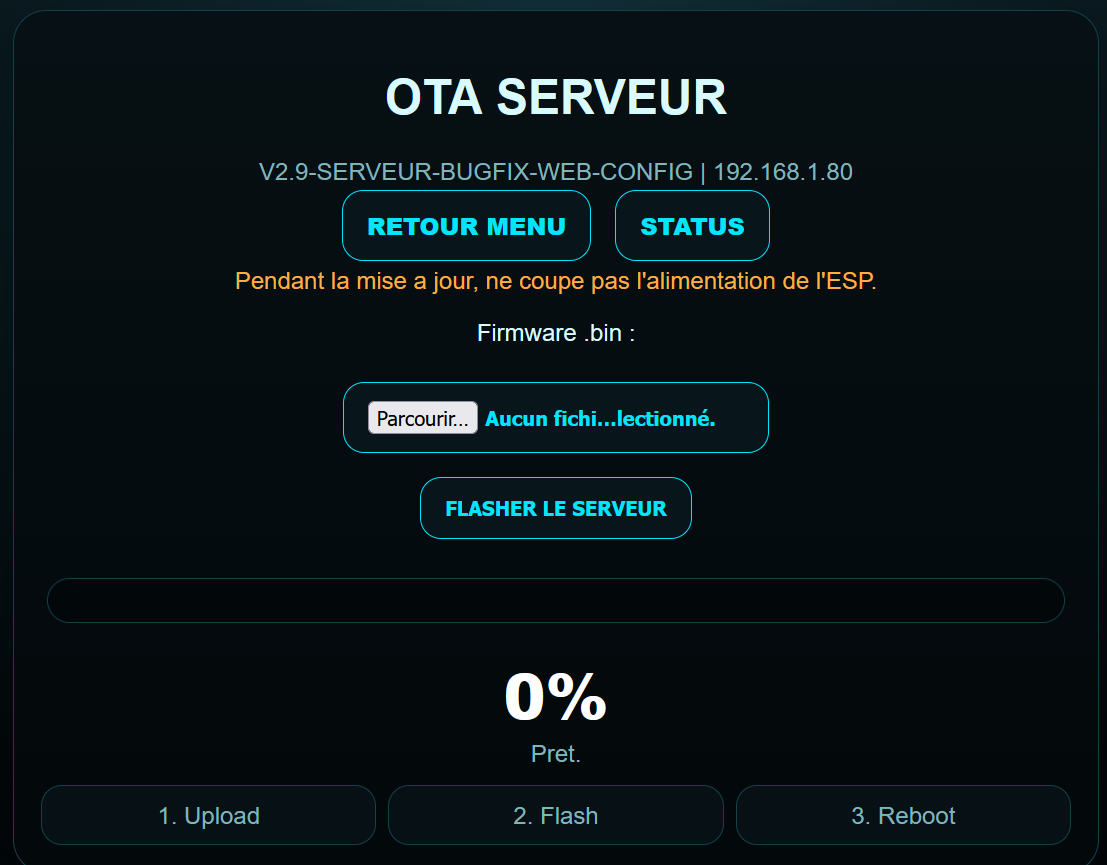

Mise à jour OTA serveur

Vue serveur double rotor

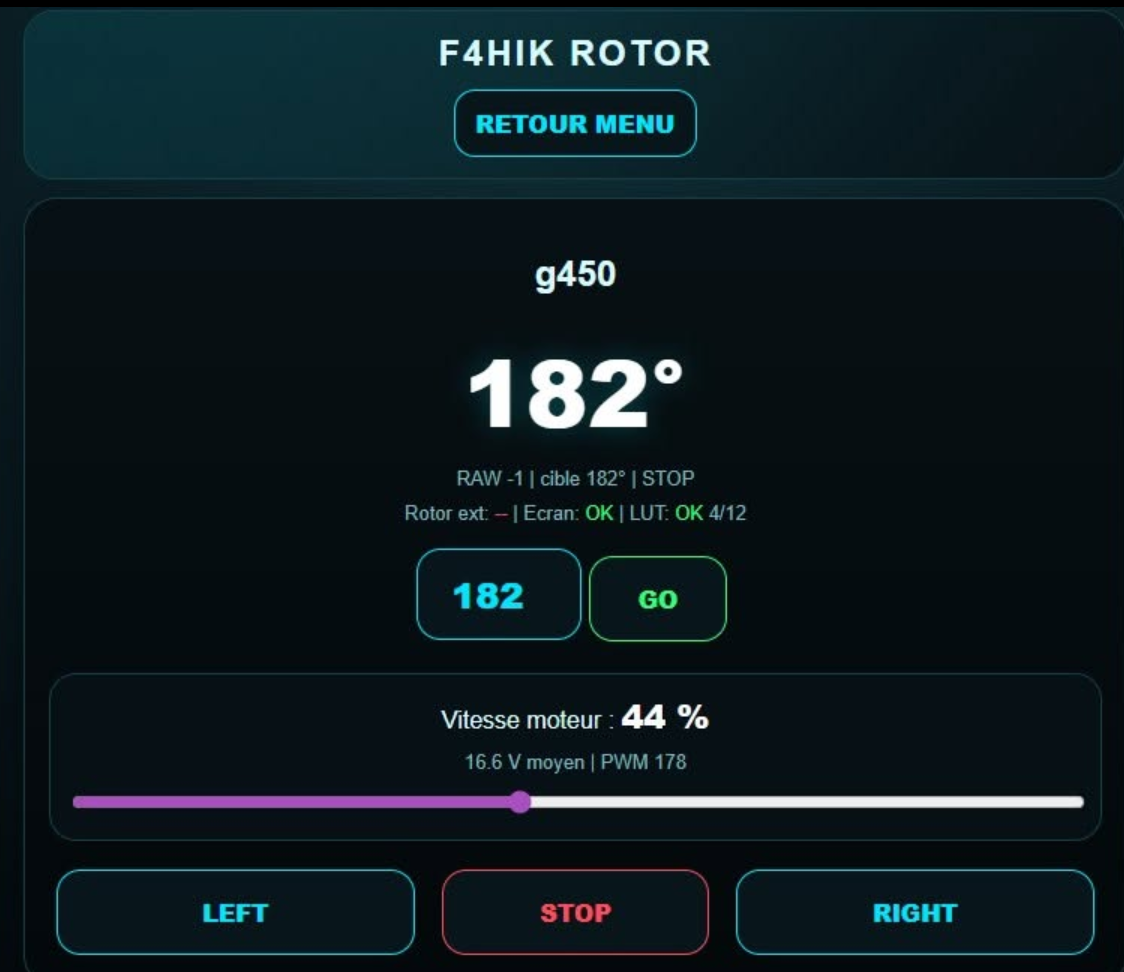

Commande mobile

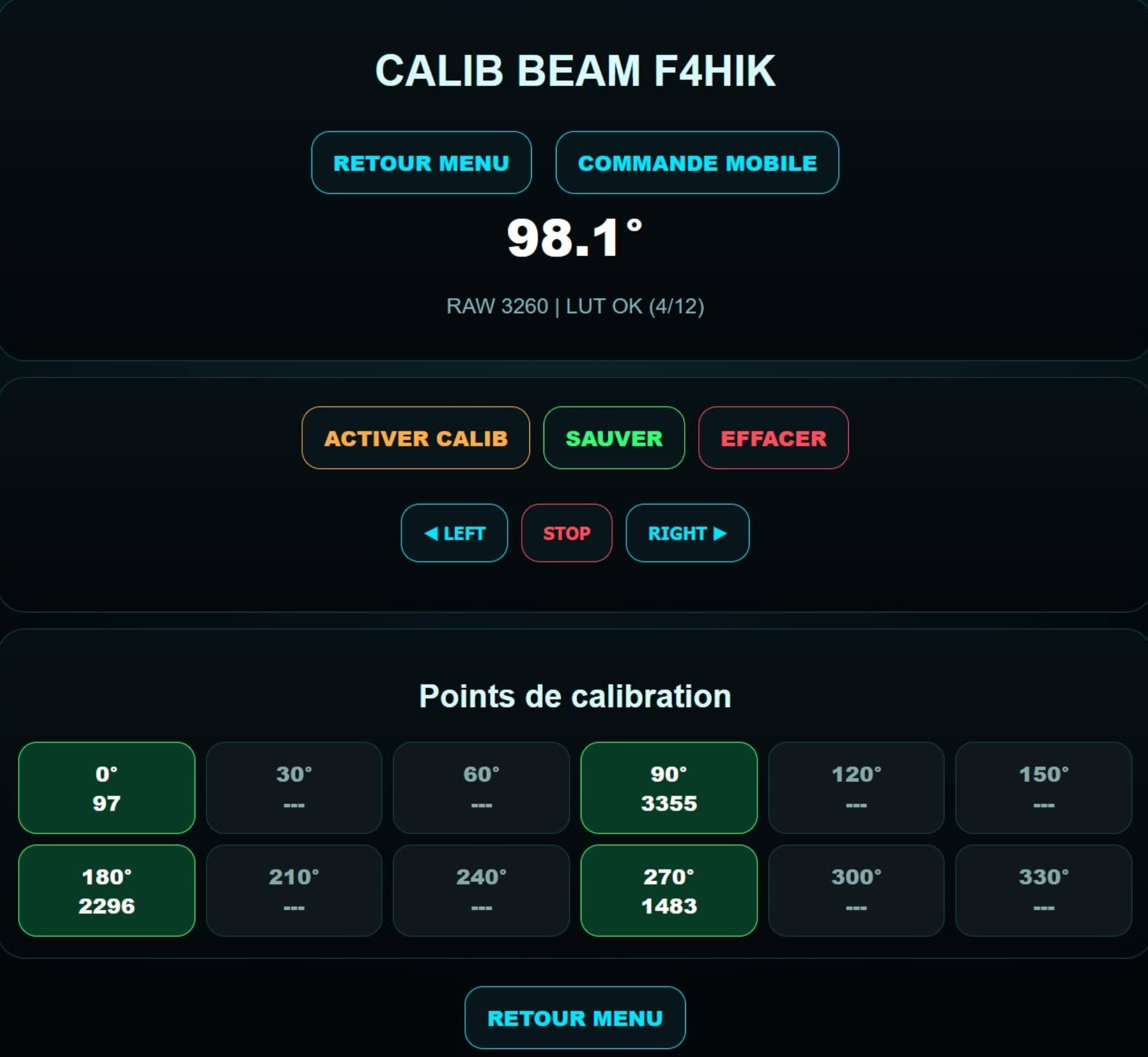

Calibration mobile

Compatibilité logiciels radio

Compatibilité existante avec PST Rotator et logiciels compatibles

Le système peut déjà fonctionner avec PST Rotator ou d’autres logiciels compatibles rotateur. En parallèle, une interface PC F4HIK est en développement pour simplifier l’échange avec les loggers radio.

Fonctionnement avec les loggers

Le pilotage peut fonctionner via PST Rotator ou d’autres logiciels compatibles. L’objectif est de conserver cette compatibilité avec l’ensemble des loggers radio.

Compatibilité GS-232 / TCP

Le système peut s’appuyer sur les commandes rotateur standard, notamment GS-232 / TCP, pour dialoguer avec les logiciels qui savent piloter un rotor.

Interface F4HIK en développement

Une interface PC F4HIK est prévue pour éviter de dépendre uniquement de PST Rotator et proposer un outil maison adapté au serveur, aux écrans et aux modules F4HIK.

Compatibilité

Liste des rotors

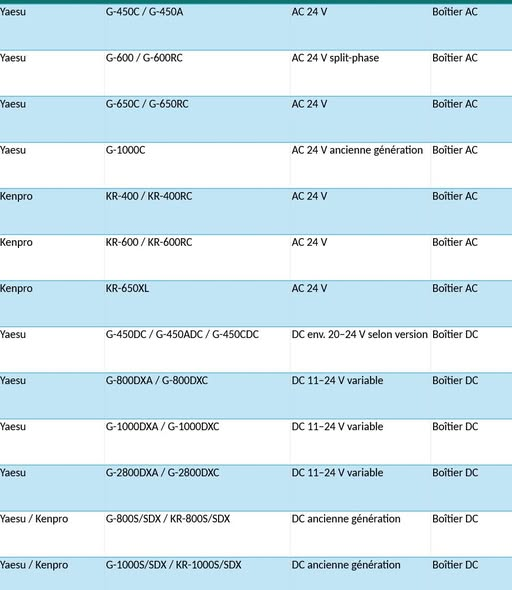

Ci-dessous, la liste affichée en image avec l'état actuel du projet.

DC OK AC en préparation Élévation en projet Compatibilité logiciels radio OK Interface PC F4HIK en développement Double écran 5" possible Boîtiers AC / DC

Versions DC déjà mises en avant sur le site
Versions AC indiquées comme en préparation
Évolution possible suivant les essais et le câblage
Rotors d'élévation ajoutés à la feuille de route
Option double aiguilles modifiables en fonction
Compatibilité logiciels radio pour remplacer PST Rotator
Interface PC F4HIK dédiée en développement
Version double écran 5" possible pour deux rotors
Boîtiers distincts possibles pour versions AC et DC
Fiches d’adaptation suivant les modèles de rotor
Version 7" plug and play orientée utilisateur

Suivi du projet

Suivi des évolutions

Les nouvelles fonctions, améliorations et corrections importantes du projet sont suivies ici.

Version actuelle : V20 Dernière mise à jour : 08/06/2026

Version	Ajout principal	Détail
V19	Suivi des évolutions	Mise en place du suivi des évolutions du projet F4HIK Rotor Control.
