Mono 200 W · Mono 350 W · Dual 350 W
Pour les rotors à moteur continu. La version Dual commande deux rotors ou une installation Azimut / Élévation.
Pupitres et raccordements
Choisir la bonne version

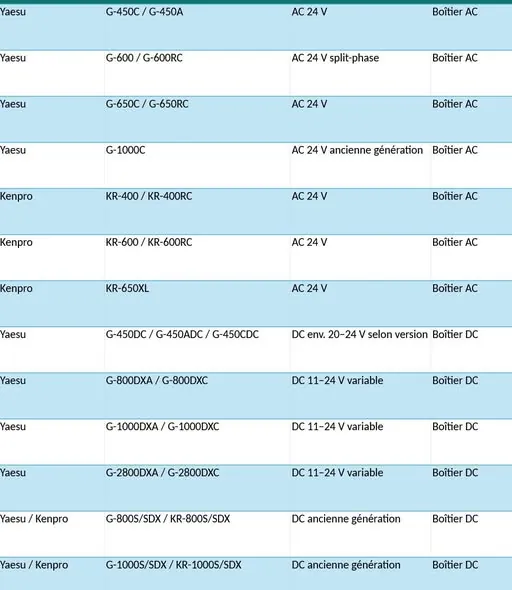

Une liste lisible remplace l’ancienne image. Le modèle exact du rotor détermine le câble, le connecteur, le brochage et la configuration.
Important : ne branchez pas un câble prévu pour un autre rotor, même si le connecteur semble identique.
Liste des pupitres
DC ou AC
Les tarifs restent uniquement dans la boutique.
AC Mono · AC Double
Une alimentation 350 W fournit du 24 V continu au module AC Power Mono ou Double. Le module délivre une ou deux sorties 24 V alternatif adaptées au rotor, sans transformateur secteur dédié.
Rotors pris en charge
Liste AC et DC
Câble dédié au modèle, raccordement direct au pupitre et contrôle réseau intégré.
Rotors AC
Commande par module AC Power, alimenté en 24 V continu, avec sortie moteur 24 V alternatif.
MarqueFamilleModèles compatiblesRaccordement
Yaesu
G-400 / G-450
G-400RCG-450AG-450CG-450XL
Module AC Power · câble adapté
Yaesu
G-600 / G-650
G-600G-600RCG-650AG-650CG-650RC
Module AC Power · câble adapté
Kenpro
KR AC
KR-400KR-400RCKR-600KR-600RCKR-650XL
Module AC Power · câble adapté
Rotors DC
Commande directe en courant continu. La tension et le câble sont préparés selon le modèle exact.
MarqueFamilleModèles compatiblesRaccordement
Prosistel
12 VDC
PST-641DPST-2051DPST-2051D-PROPST-61DPST-61D-PRO
Potentiomètre de recopie 3 fils
Prosistel
24 VDC
PST-71DPST-71D-PROPST-110D-PROPST-110D-PRO-HP
Potentiomètre de recopie 3 fils
Yaesu
G-450 DC
G-450DCG-450ADCG-450CDC
18 V DC
Yaesu
DXA / DXC
G-800DXAG-800DXCG-1000DXAG-1000DXCG-2800DXAG-2800DXC
11–24 V DC variable · câble adapté
Yaesu
Ancienne génération
G-800SG-800SDXG-1000SG-1000SDX
Commande DC · câble adapté
Kenpro
Ancienne génération
KR-800SKR-800SDXKR-1000SKR-1000SDX
Commande DC · câble adapté
Types de liaison disponibles
- Rotor ↔ pupitre : câble et connecteur adaptés au brochage
- Réseau : LAN RJ45 de série ou Wi-Fi
- Logiciels : UDP direct et protocoles compatibles, sans logiciel tiers obligatoire
Voir les modèles Prosistel 12 / 24 V compatibles
Potentiomètre 3 fils disponible
Prosistel 12 VDC / 24 VDC
Le pilotage moteur, le câblage, les sécurités et la recopie sont pris en charge sur les versions équipées d’un potentiomètre 3 fils.
Modèles avec potentiomètre 3 fils
PST-641DPST-2051DPST-2051D-PROPST-61DPST-61D-PRO
Modèles avec potentiomètre 3 fils
PST-71DPST-71D-PROPST-110D-PROPST-110D-PRO-HP
Attention : les versions Prosistel à capteur Hall 5 fils ne sont pas encore prêtes et ne sont pas proposées actuellement.
Commande depuis un ordinateur
Logiciels radio et réseau
Voir les protocoles et logiciels
PST Rotator et loggers
La compatibilité avec les logiciels radio existants est conservée suivant le protocole utilisé.
GS-232 / TCP
Les commandes réseau permettent l’intégration avec les outils compatibles et les loggers radio.
UDP direct
Le modèle Dual pilote directement l’Azimut / Élévation en UDP, sans logiciel tiers obligatoire.
