Azimut One Mono 200 W
La version simple et complète pour commander un rotor en 24 V.
- 1 sortie rotor
- Sortie moteur 24 V — 200 W
- Entrée secteur 115 V AC ou 230 V AC
- Écran tactile 7 pouces
- Wi-Fi + LAN RJ45 de série
- Liaison RS485 de série
Gamme Azimut One
Pupitres DC et AC
Trois configurations DC et deux configurations AC, Mono ou Double, préparées selon le modèle exact de votre rotor.
LAN RJ45 de série
RS485 de série
UDP direct
Az / El opérationnel
Azimut One Mono 350 W
Une réserve de puissance supérieure pour les rotors plus exigeants.
- 1 sortie rotor
- Sortie moteur 24 V — 350 W
- Entrée secteur 115 V AC ou 230 V AC
- Écran tactile 7 pouces
- Wi-Fi + LAN RJ45 de série
- Liaison RS485 de série
Azimut One Dual 350 W
Deux sorties opérationnelles pour deux rotors ou une installation Az / El.
- 2 sorties rotor
- Sortie moteur 24 V — 350 W
- Entrée secteur 115 V AC ou 230 V AC
- Azimut / Élévation opérationnel
- Commande directe en UDP
- RS485 de série dédiée au compas
Extension disponible sur les dernières versions DC Mono 200 W, Mono 350 W et Dual 350 W compatibles RS485 : avec écran, déportées, Light sans écran et packs avec compas : une seconde carte RS485 Dual ajoute AUX et la commande du switch d’antennes. Option montée, configurée et testée : 49 € TTC. Carte DUAL RS485 I2C vendue seule : 34,90 € TTC.
Prosistel : les modèles 12 V et 24 V avec potentiomètre de recopie 3 fils sont pris en charge. Les versions à capteur Hall 5 fils ne sont pas encore disponibles.
Gamme AC disponible
Mono ou Double, selon l’installation
Les deux versions utilisent une alimentation 350 W en 24 V continu et un module AC Power qui génère le 24 V alternatif destiné au rotor, sans transformateur secteur dédié.
Azimut One AC Mono
L’alimentation 350 W fournit du 24 V continu au module AC Power Mono, qui délivre une sortie 24 V alternatif adaptée au rotor.
- 1 sortie rotor AC
- Écran tactile 7 pouces
- Wi-Fi, LAN RJ45 et UDP direct
- Liaison RS485 de série
- Voyants d’état et commande manuelle
Azimut One AC Double
L’alimentation 350 W fournit du 24 V continu au module AC Power Double, qui délivre deux sorties 24 V alternatif indépendantes.
- 2 sorties rotor AC
- Azimut / Élévation ou deux rotors
- Wi-Fi, LAN RJ45 et UDP direct
- Liaison RS485 de série
- Voyants d’état et commandes manuelles
Yaesu G-450C / G-450AYaesu G-600 / G-600RCYaesu G-650C / G-650RC / G-1000CKenpro KR-400 / KR-400RCKenpro KR-600 / KR-600RC / KR-650XLYaesu G-2000RCHy-Gain HAM-IVHy-Gain HAM-VTailtwister T2XAutres modèles après validation technique
Important : indiquez la référence exacte du rotor lors de la commande. Le brochage n’est pas identique d’un modèle à l’autre.
Équipements communs
Une utilisation autonome et protégée
Voir les fonctions techniques
Recopie de position

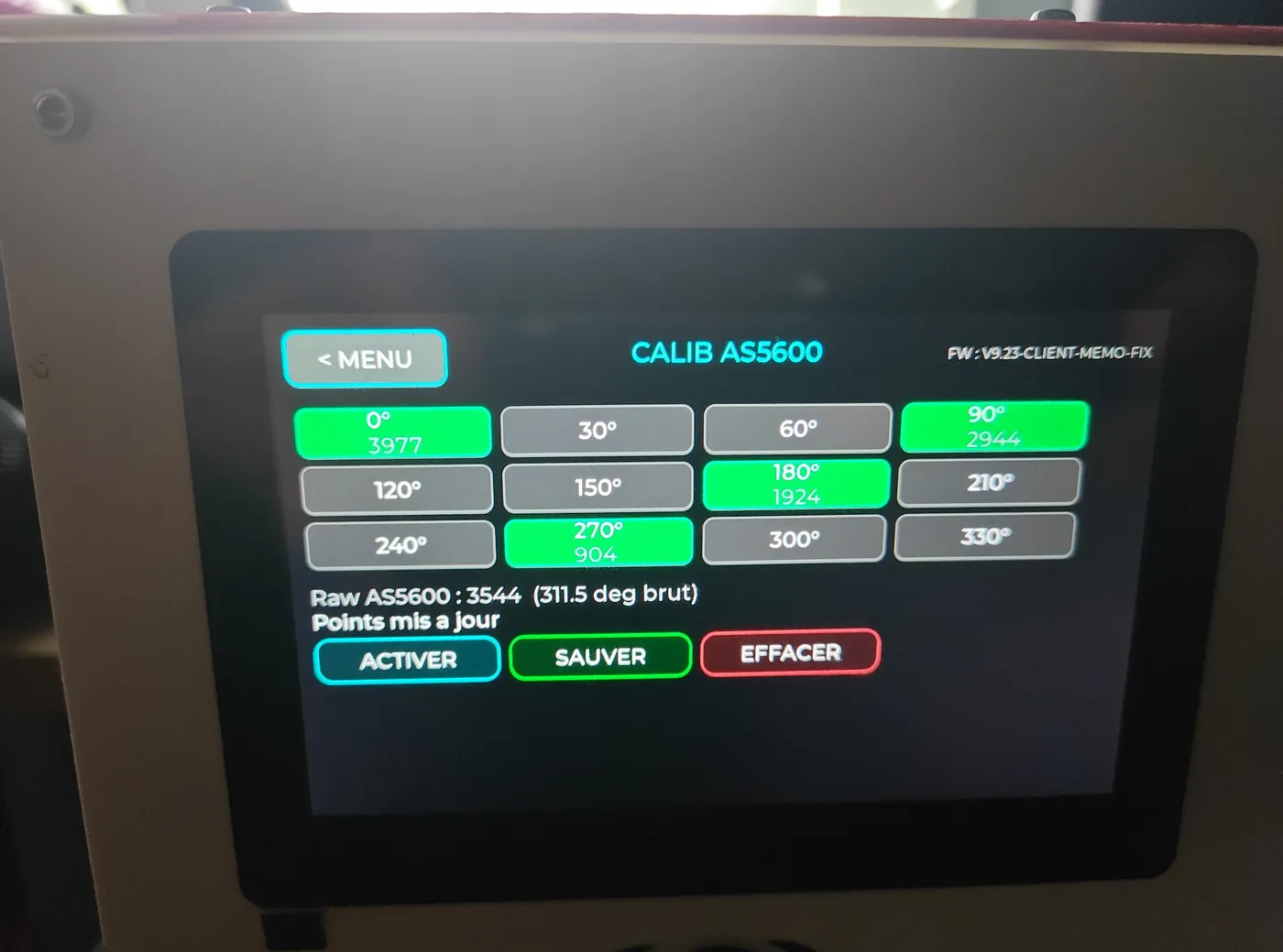

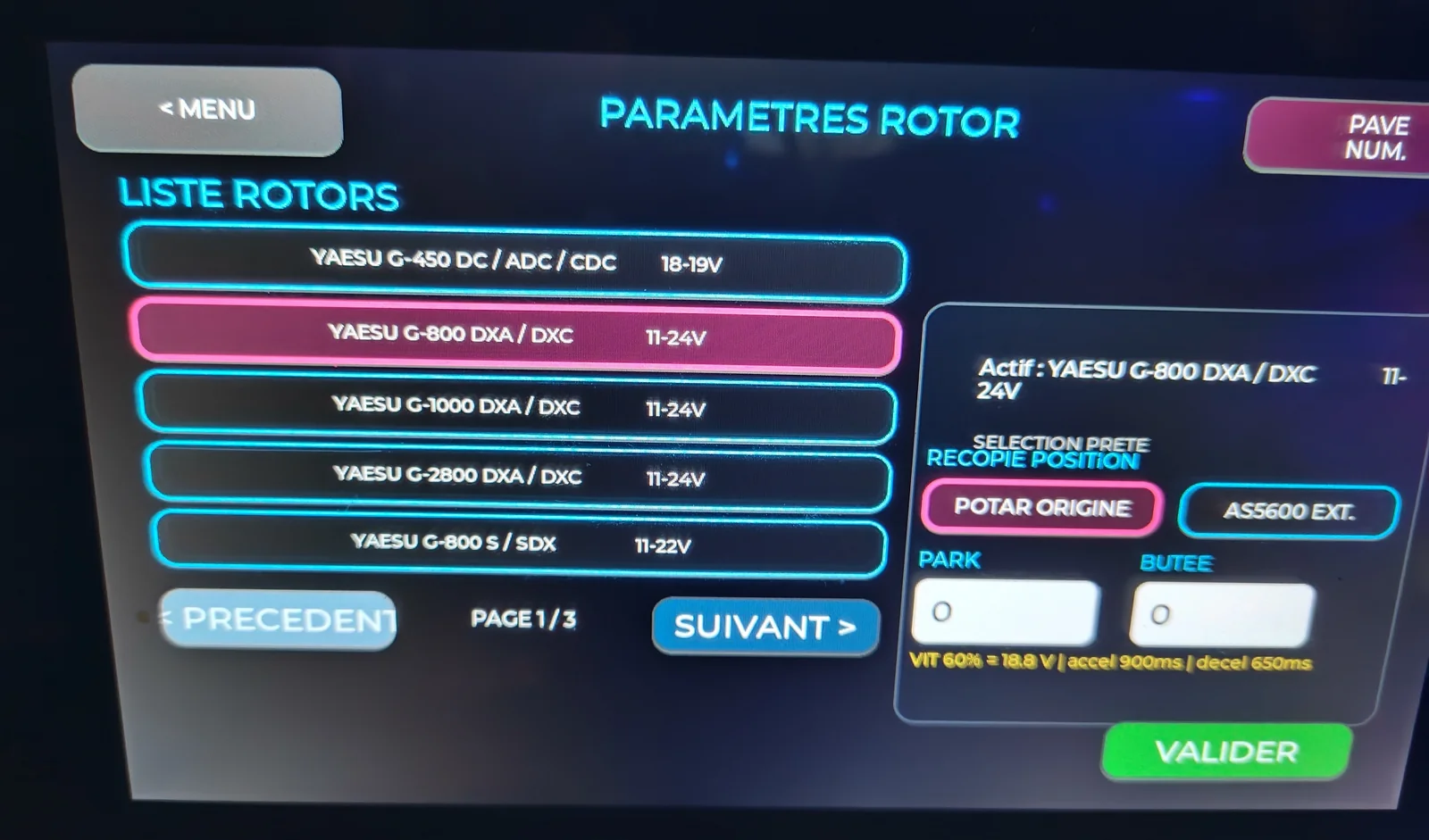

Utilisation du potentiomètre d’origine lorsqu’il est fonctionnel. Le capteur AS5600 reste une solution optionnelle.
Overlap et sécurités

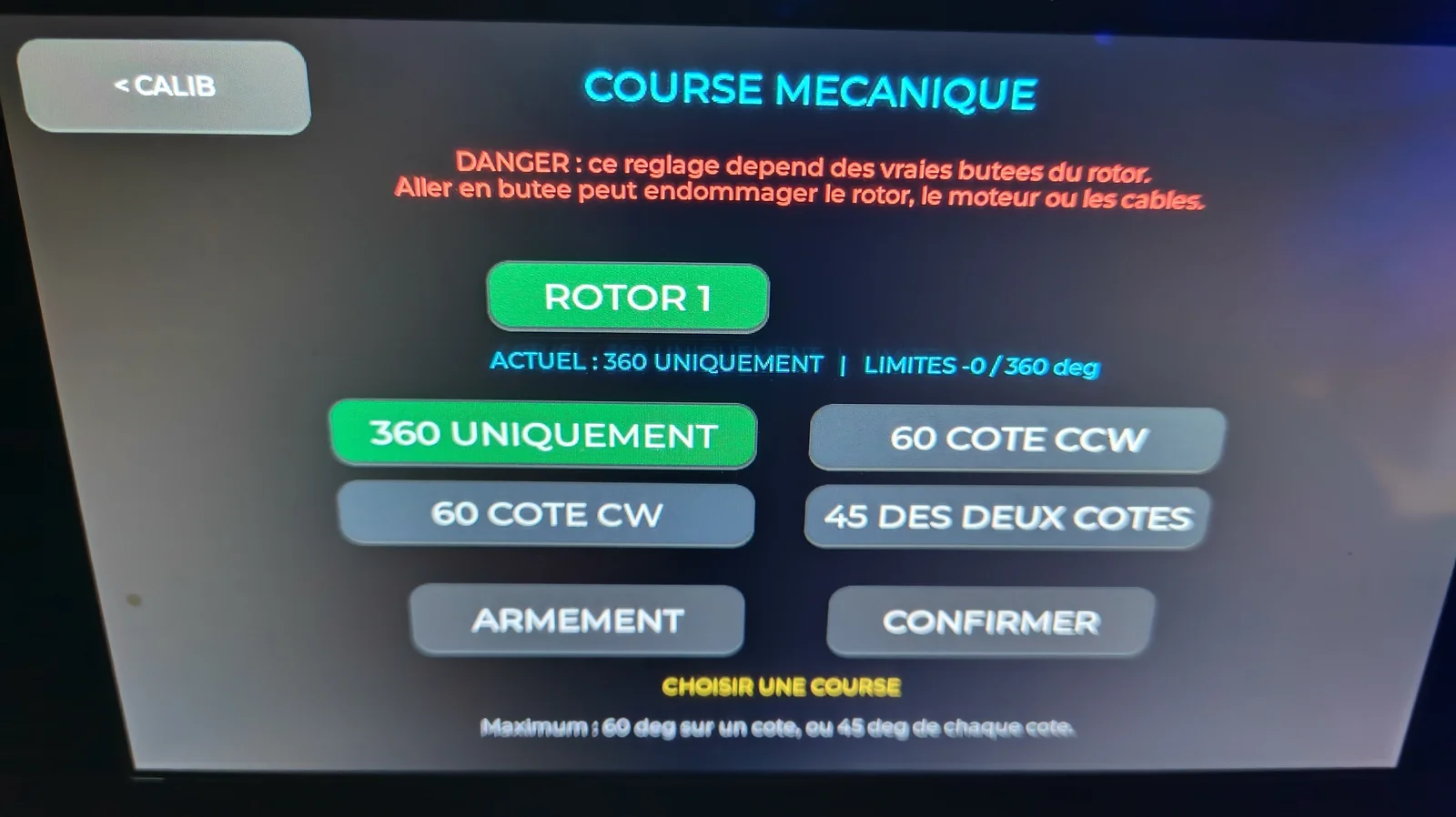

Course 360°, overlap jusqu’à 60° d’un côté ou 45° de chaque côté. La LED reste fixe en mouvement et un badge rouge signale la zone overlap.
Versions secteur 115 / 230 V
Les pupitres concernés peuvent être préparés pour une alimentation secteur 115 V AC ou 230 V AC. La tension est choisie lors de la demande.

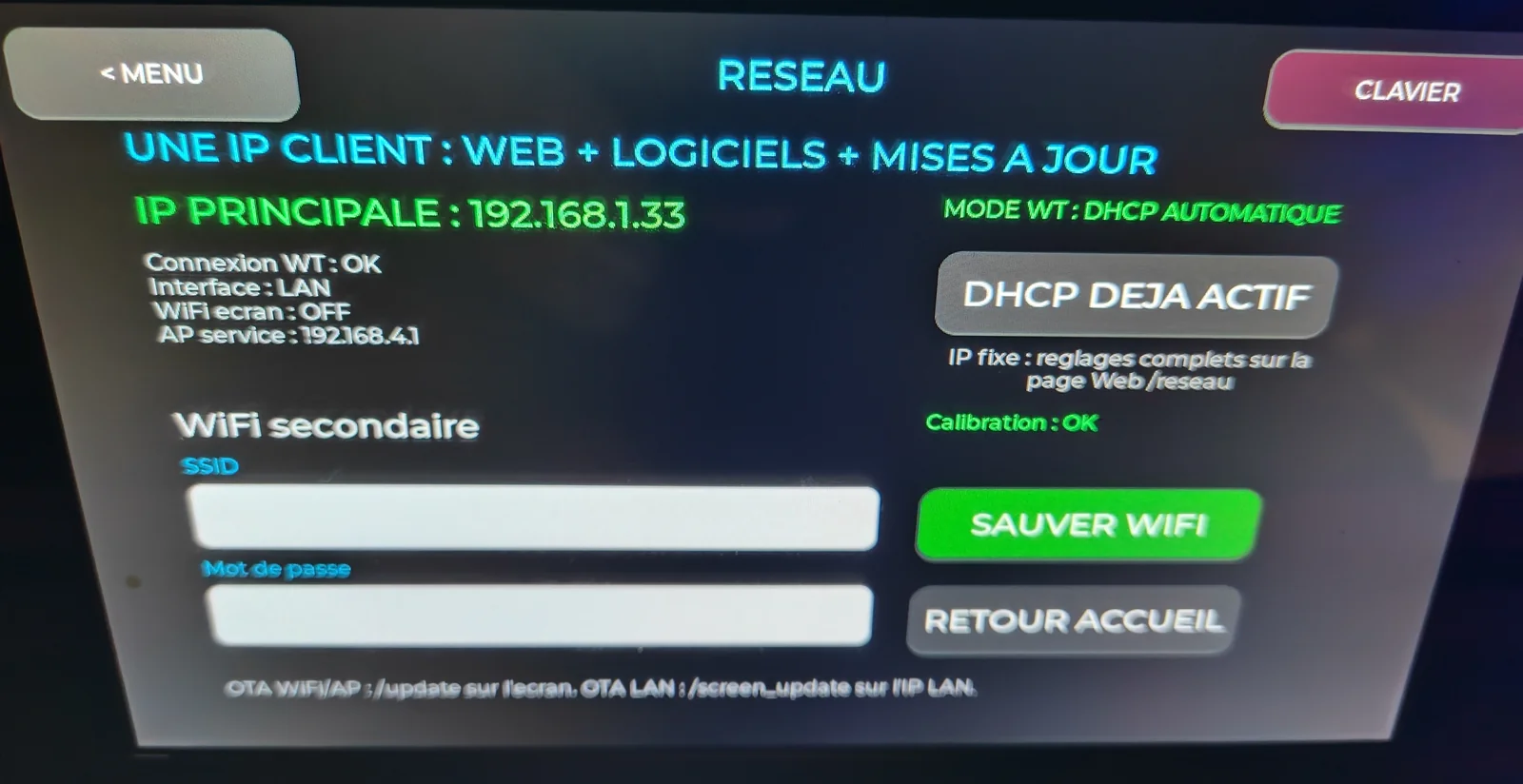

Connexion réseau

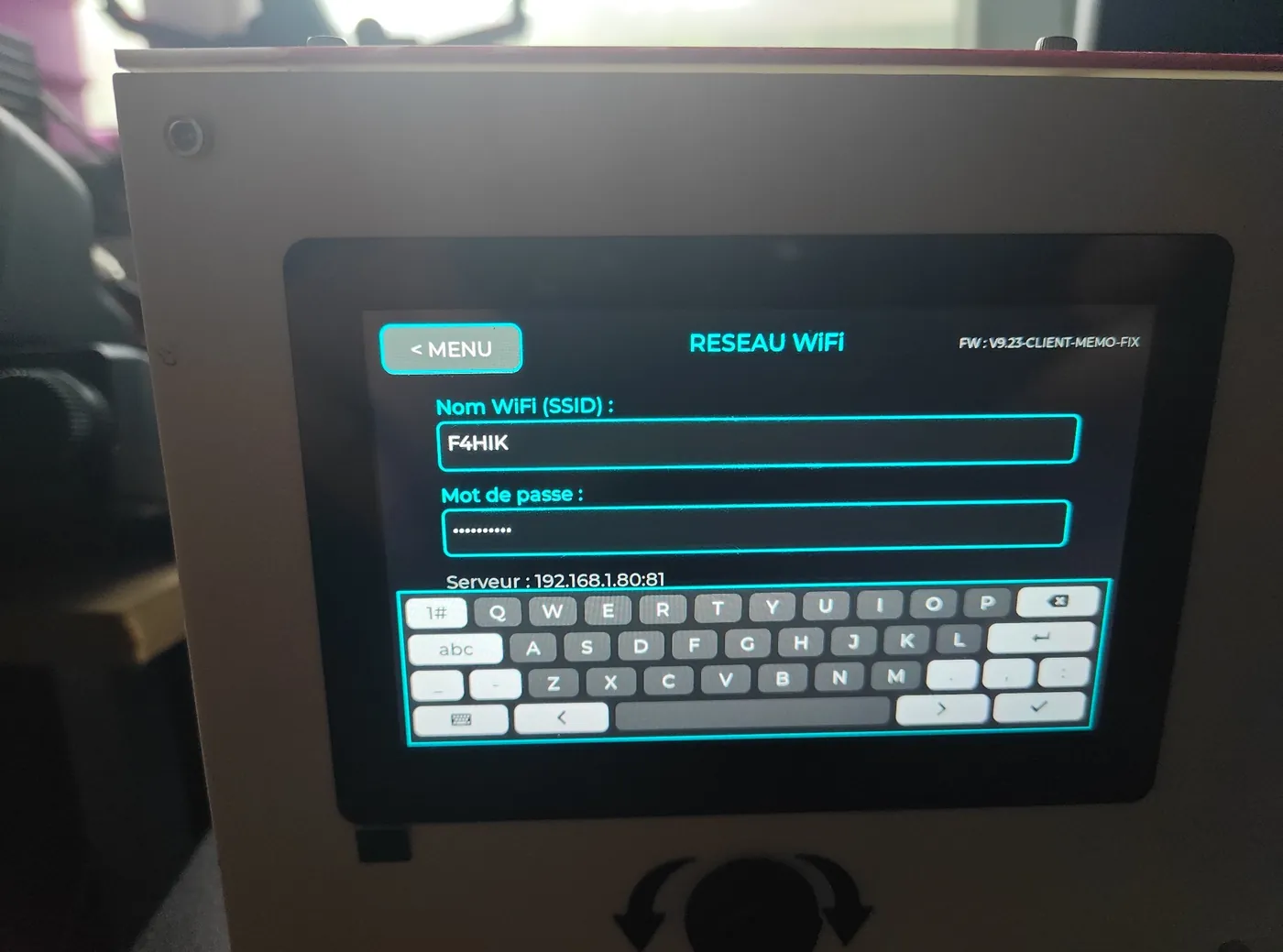

Wi-Fi et LAN RJ45 inclus. Le LAN reste prioritaire et le Wi-Fi de secours permet l’accès Web et les mises à jour officielles sans câble.
Double rotor indépendant

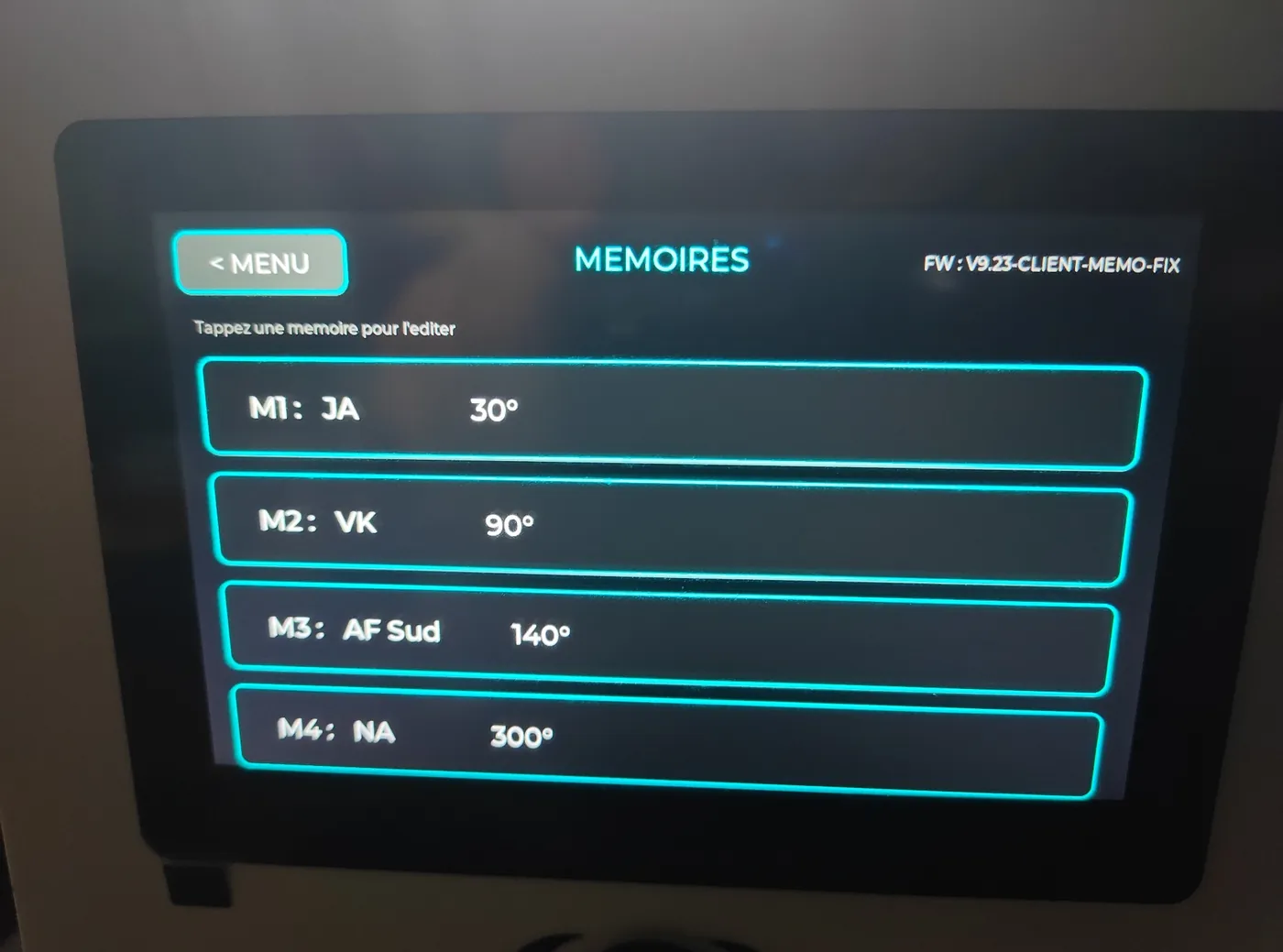

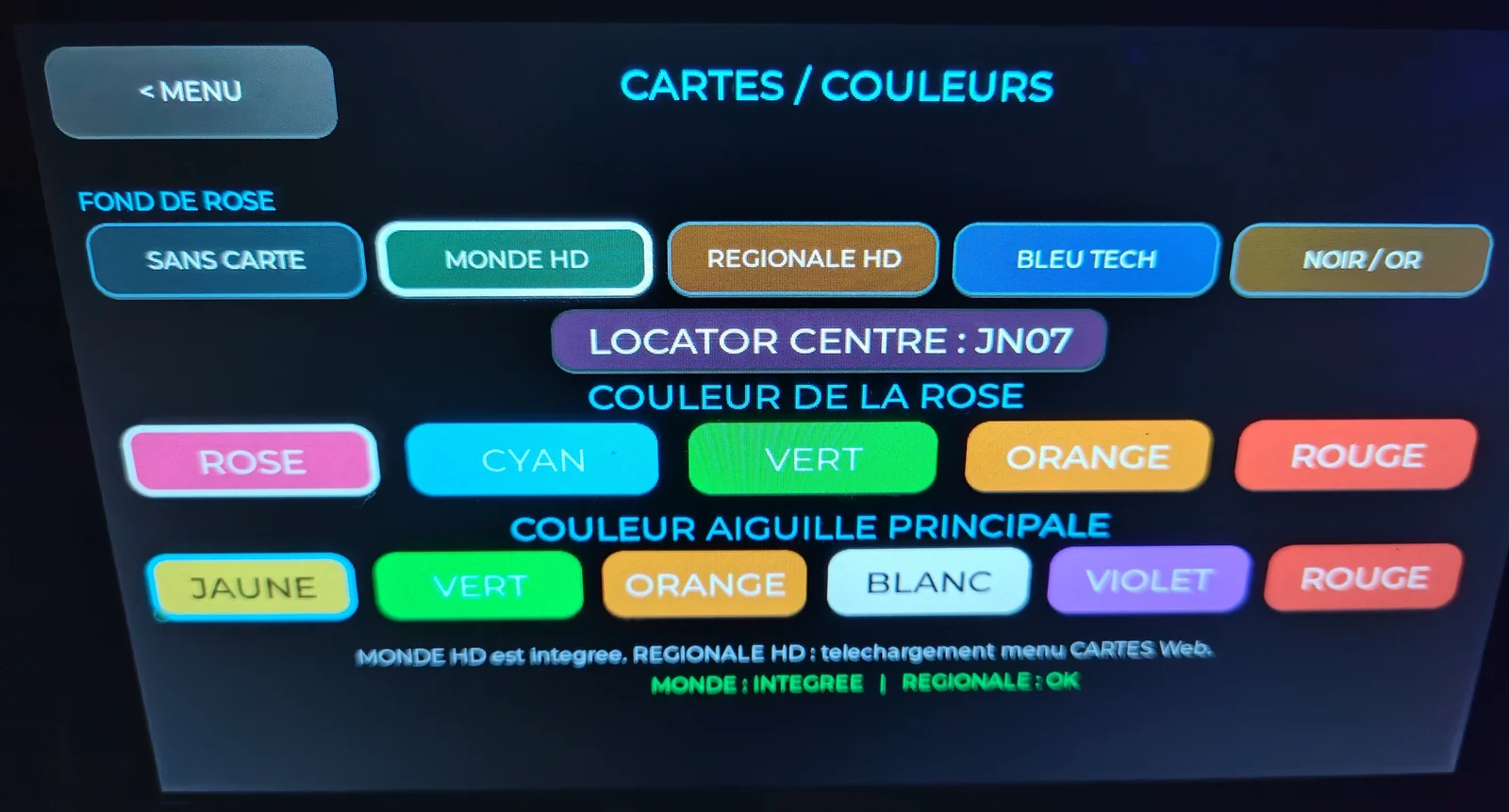

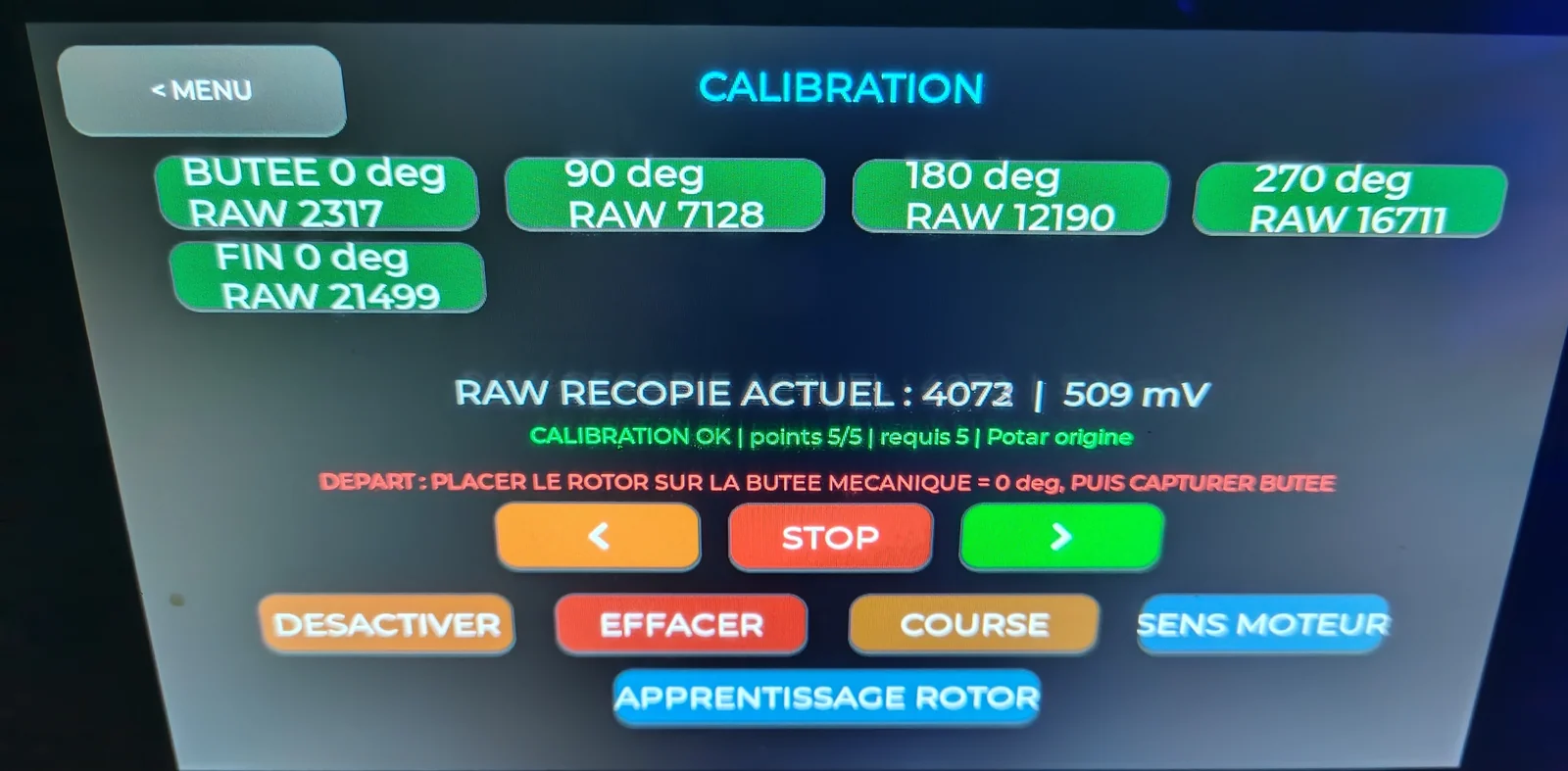

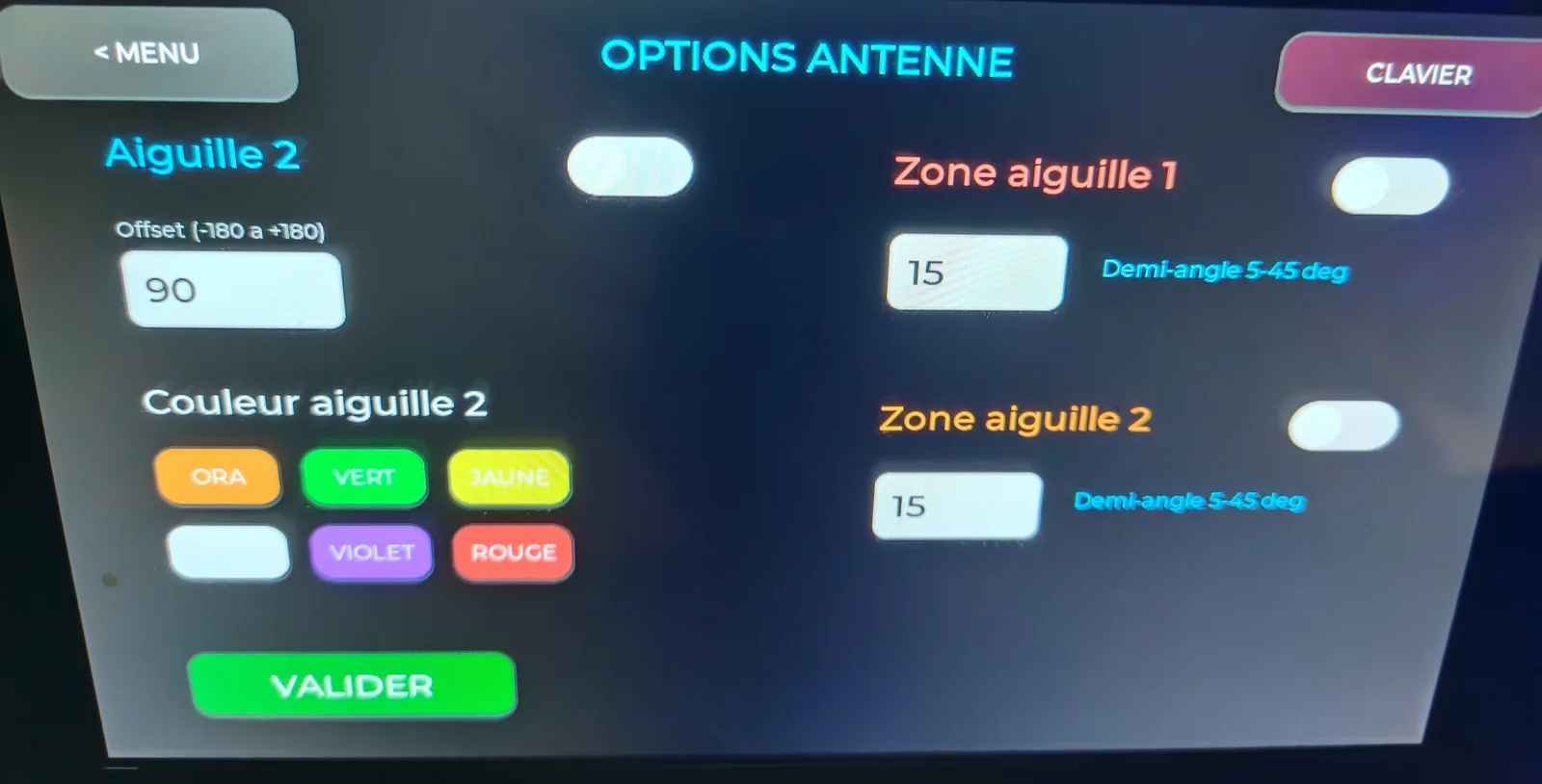

Calibration R1/R2 séparée sur ADS1115 A0/A1. Antennes, couleurs et six mémoires M1 à M6 sont réglées pour chaque rotor.
Dernière vue mémorisée
En version double, le pupitre revient après redémarrage sur la dernière vue utilisée : Rotor 1, Rotor 2 ou Double.
Commandes tactiles
Appui court sur une flèche : déplacement de 1°. Appui maintenu : rotation continue. Relâchement : arrêt immédiat.
Déplacement plus souple
Accélération progressive sur les 10 premiers degrés, freinage sur les 10 derniers et une seule correction fine maximum.
Page mobile dédiée
Sélection R1/R2, pilotage, calibration et effacement des valeurs du rotor choisi, avec arrêt sécurisé au changement d’axe.
Écran déporté en RS485
L’écran tactile peut être installé à distance du boîtier de commande et de puissance. Sur les dernières versions DC déportées compatibles RS485, la liaison de série dessert l’équipement prévu. Une carte RS485 Dual supplémentaire reste disponible à 49 € TTC pour AUX et le switch. Le boîtier conserve ses voyants LED et son bouton manuel.

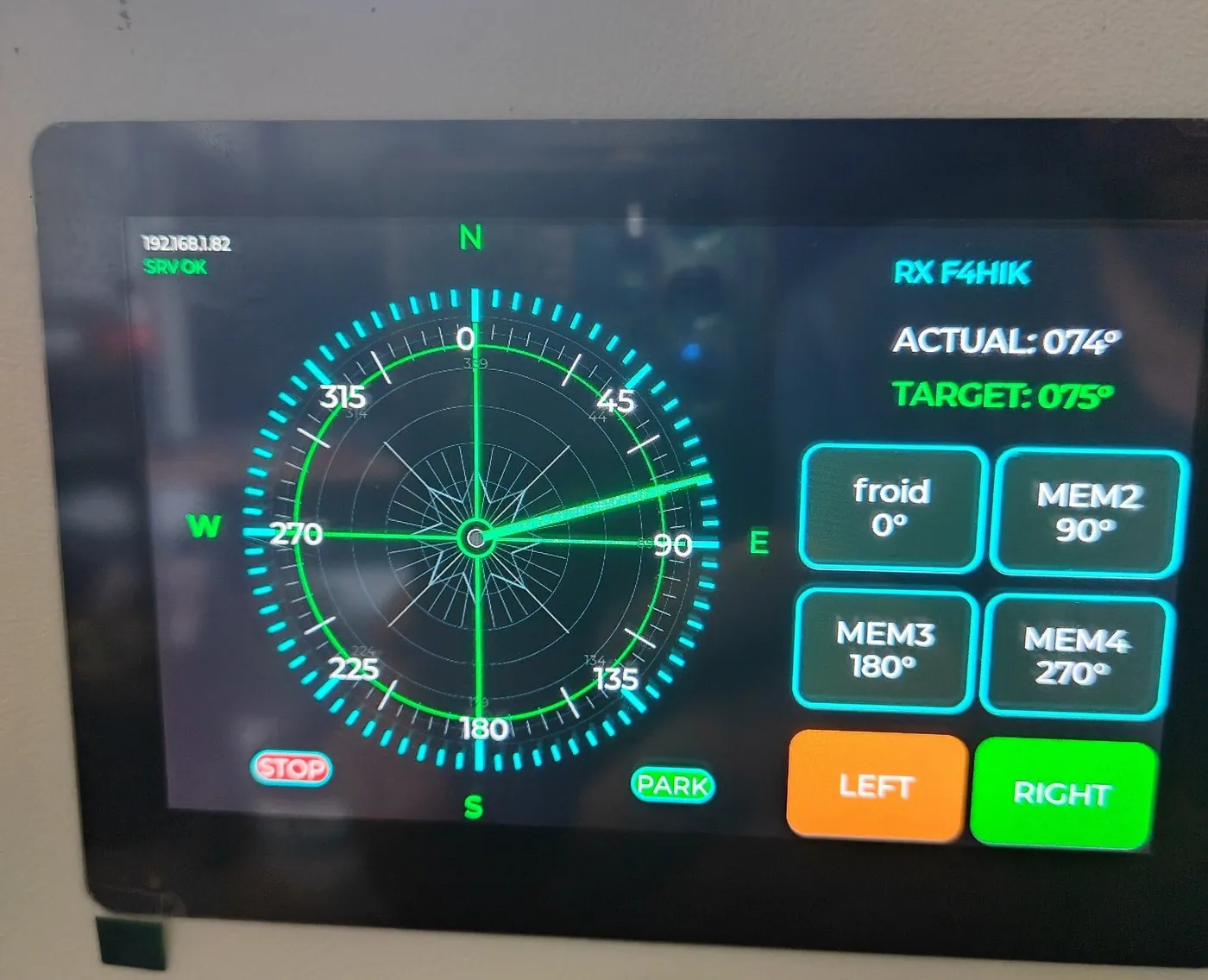

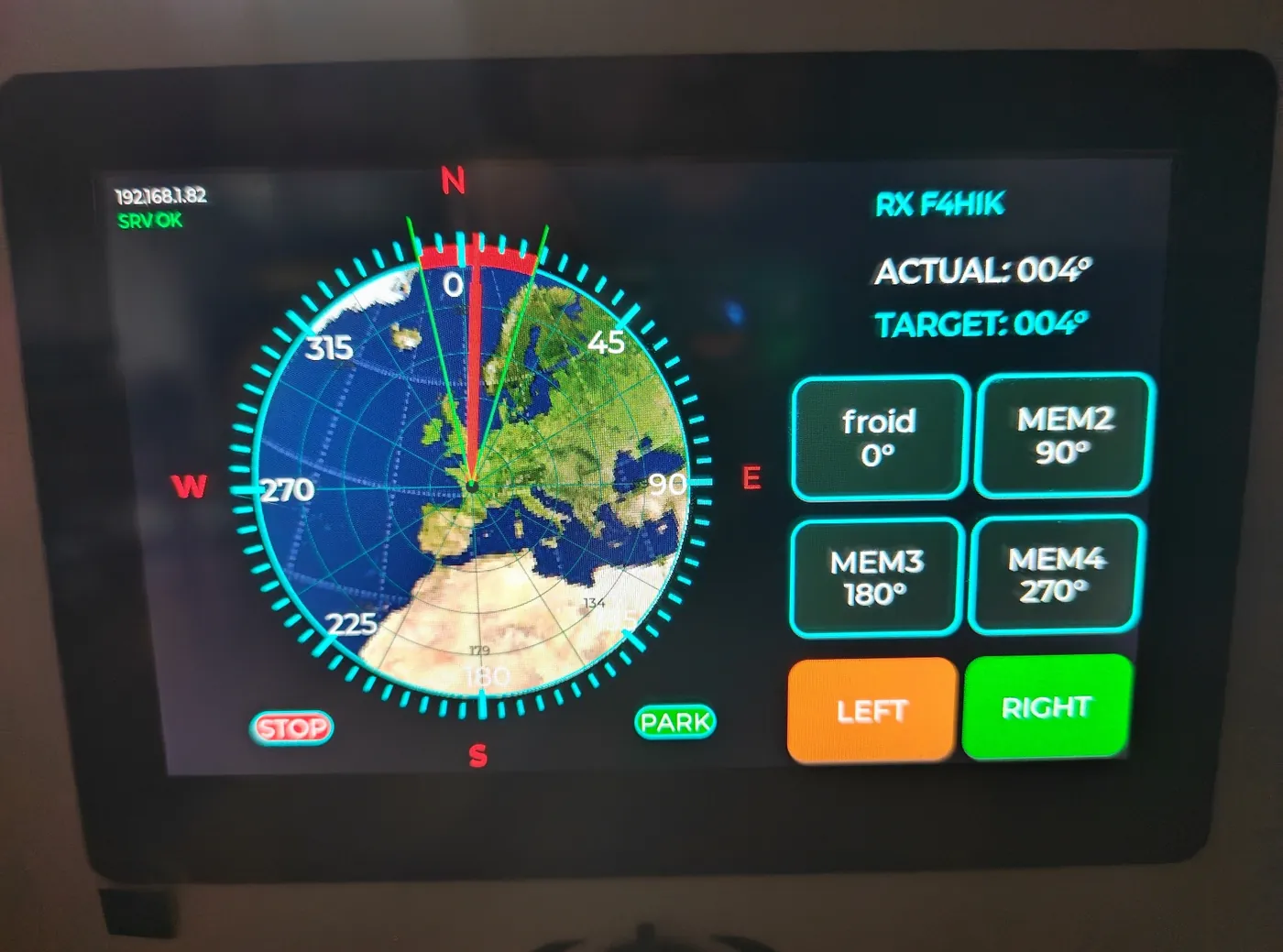

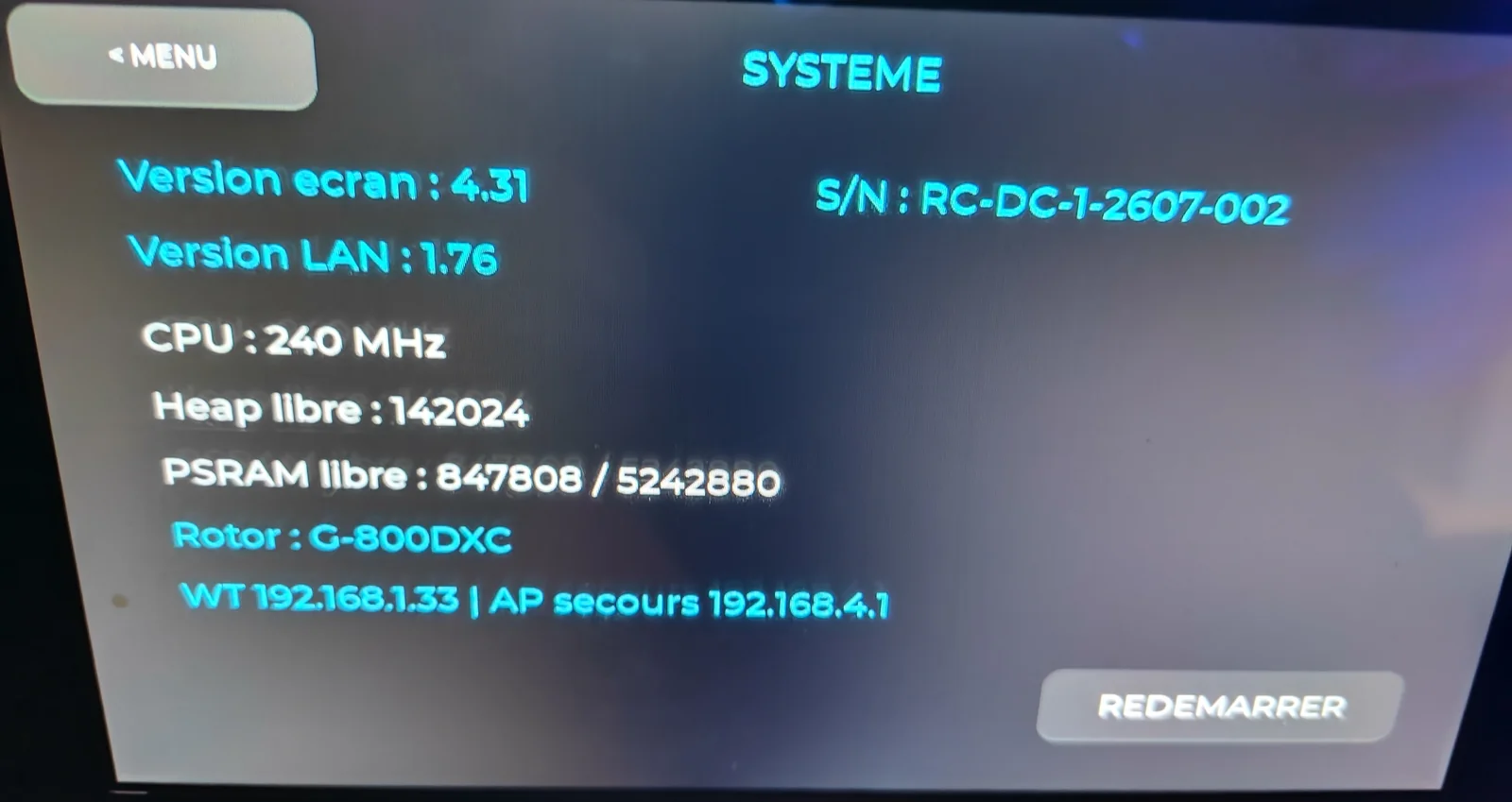

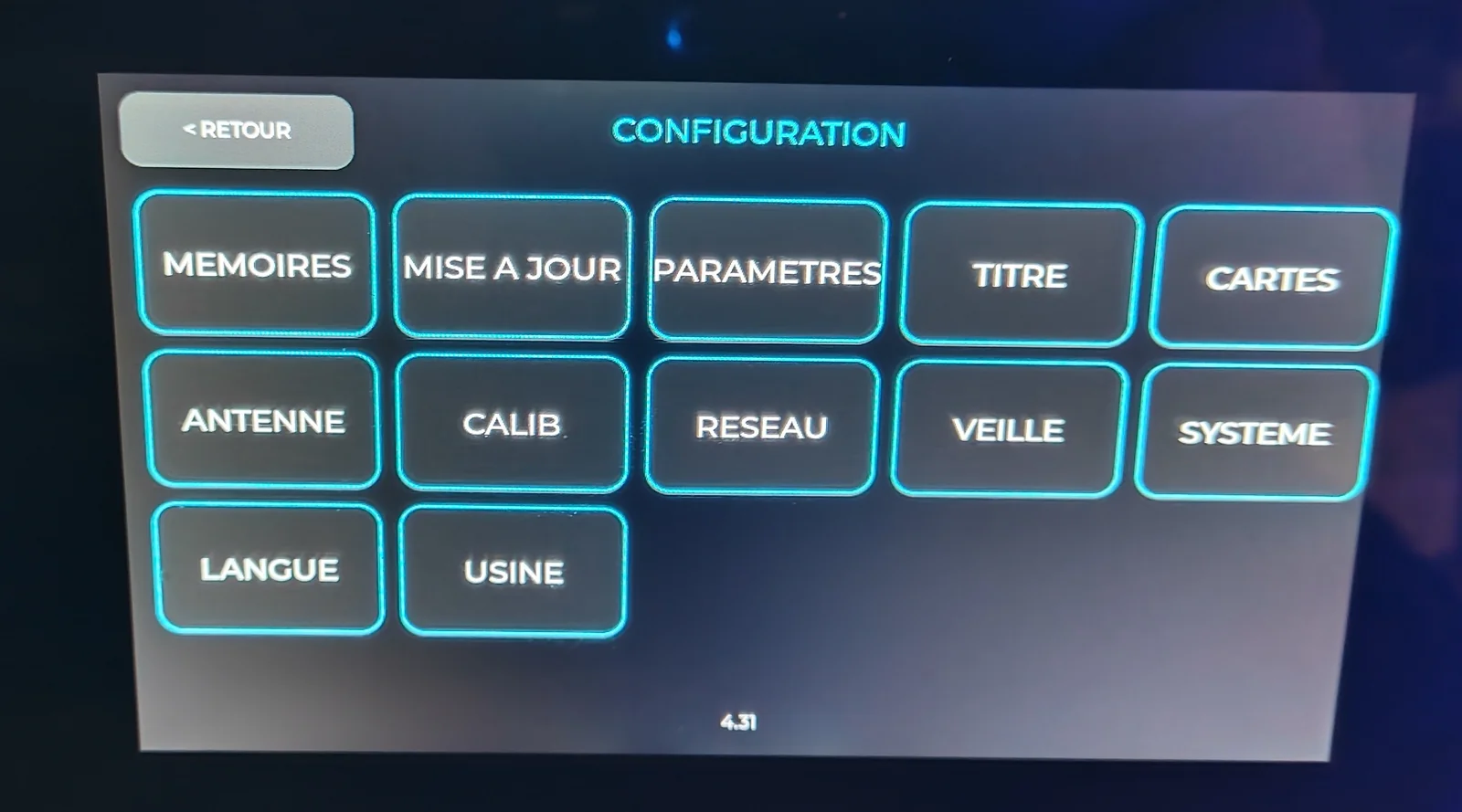

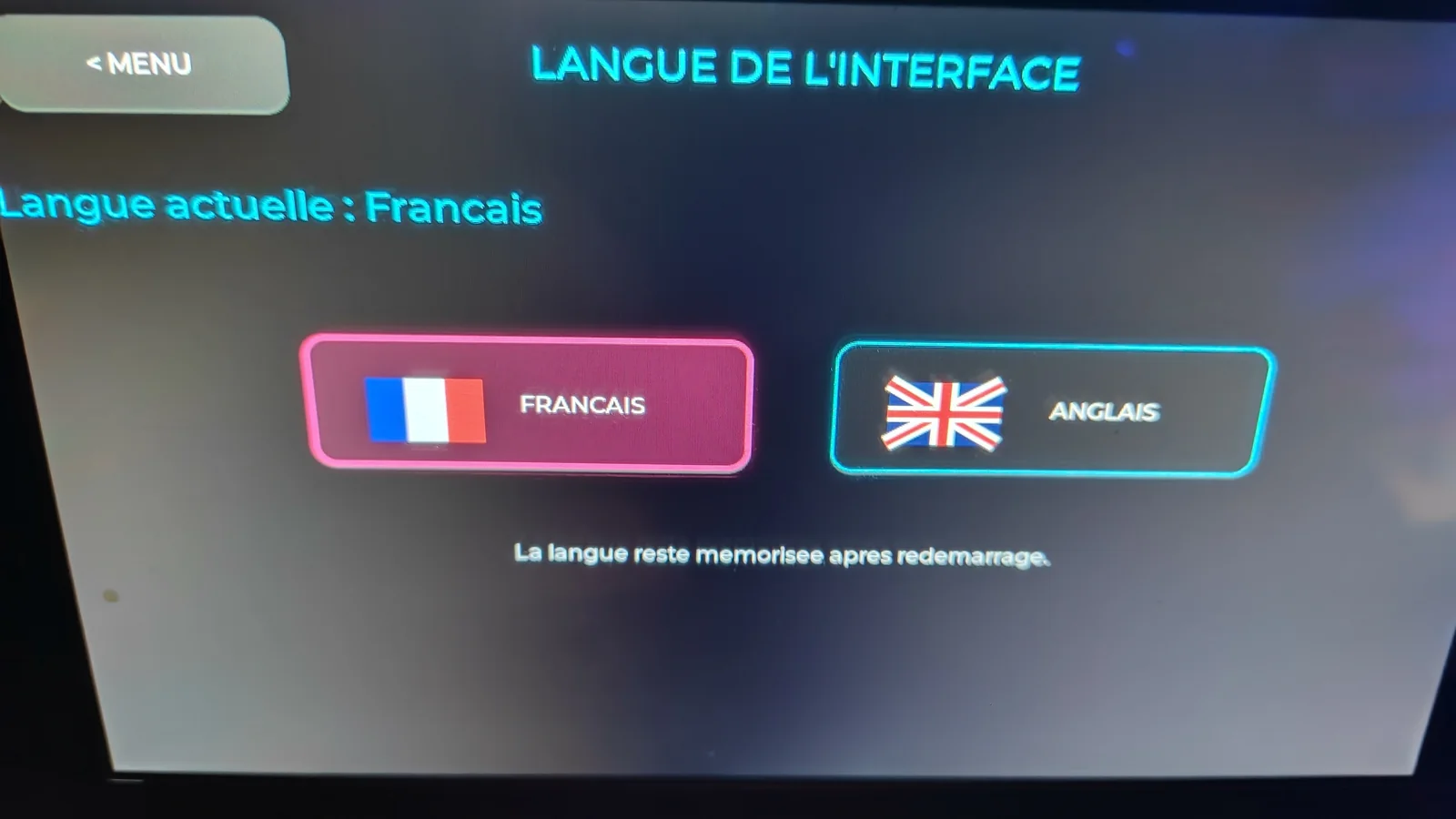

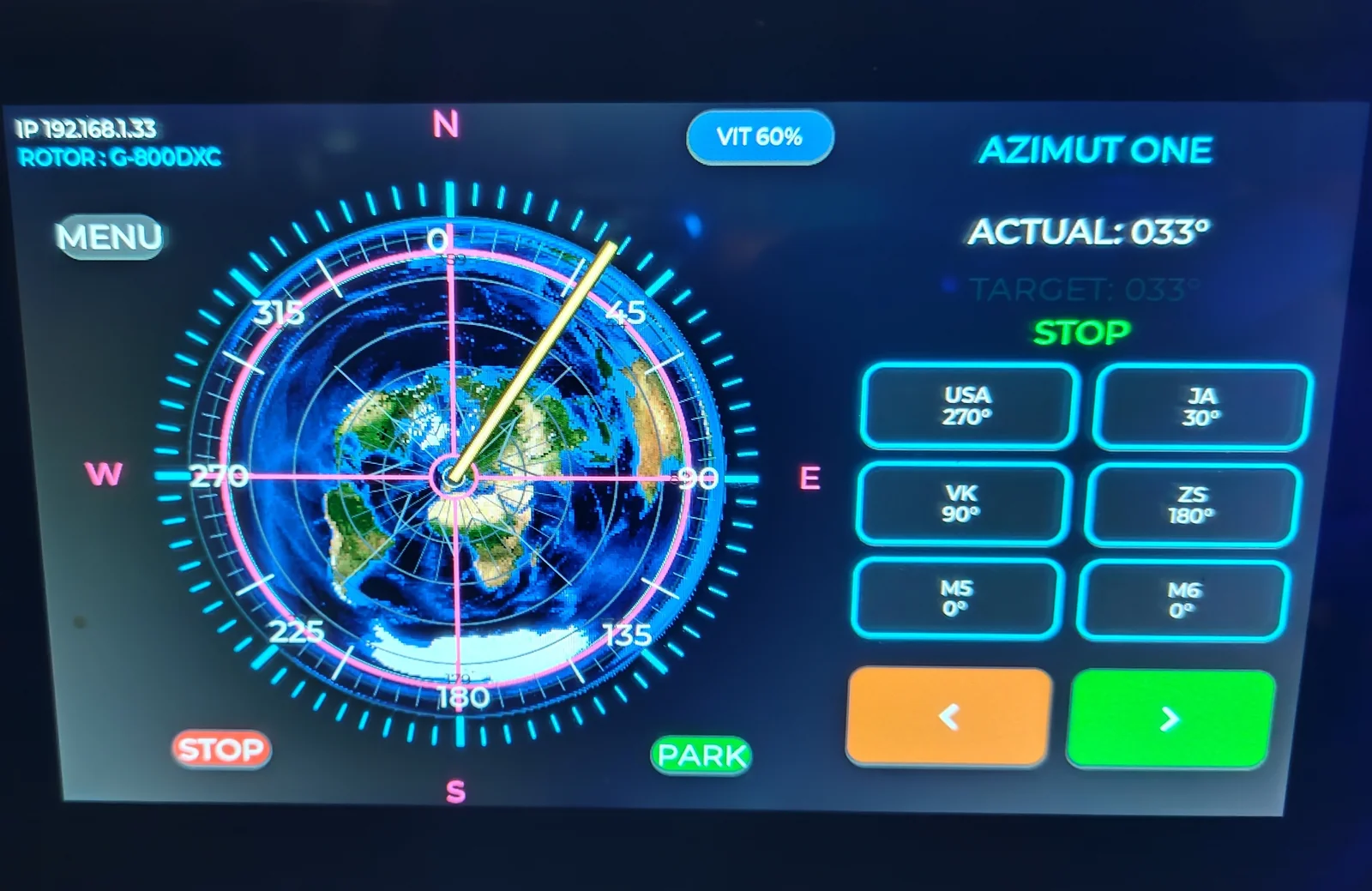

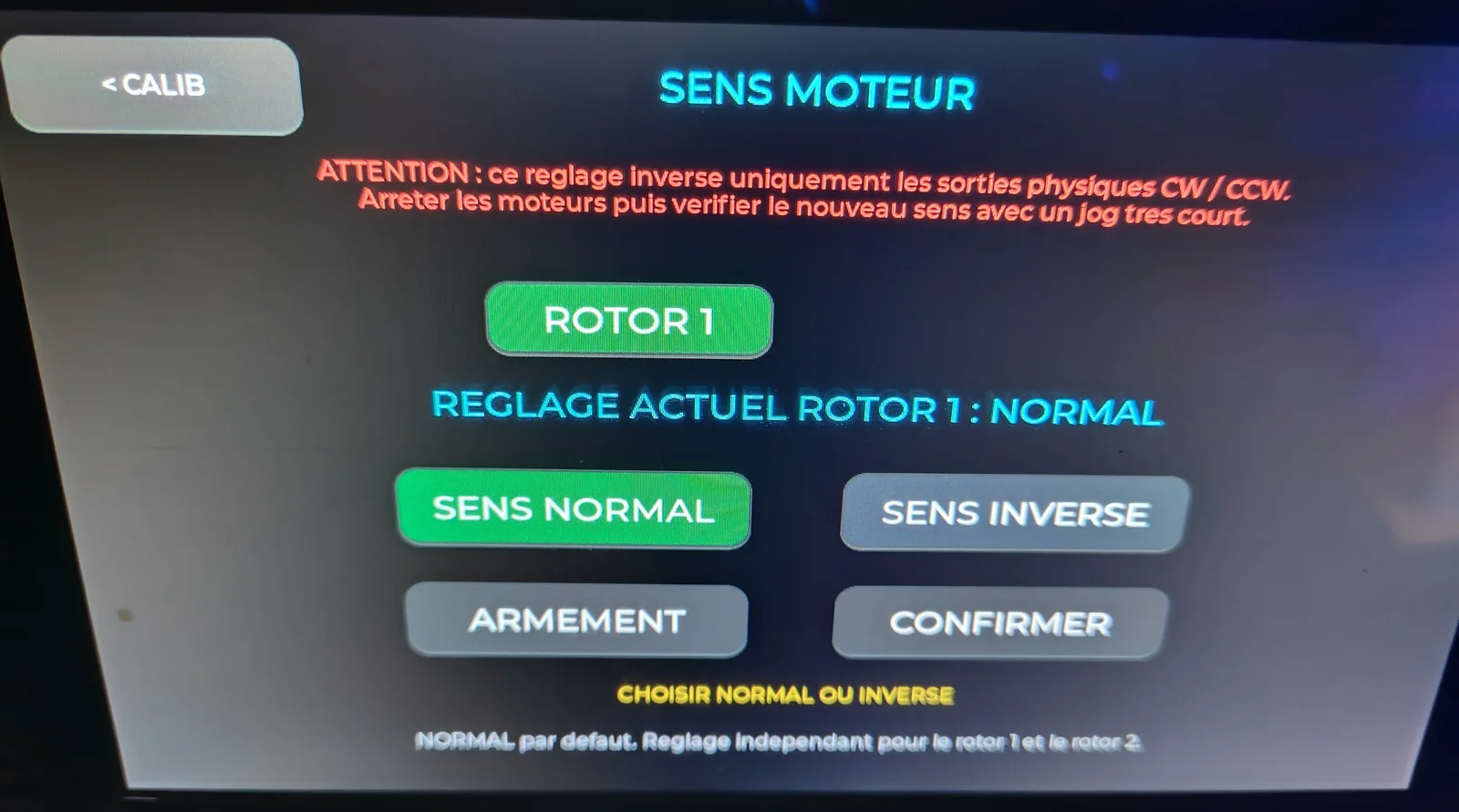

Aperçu de l’interface
